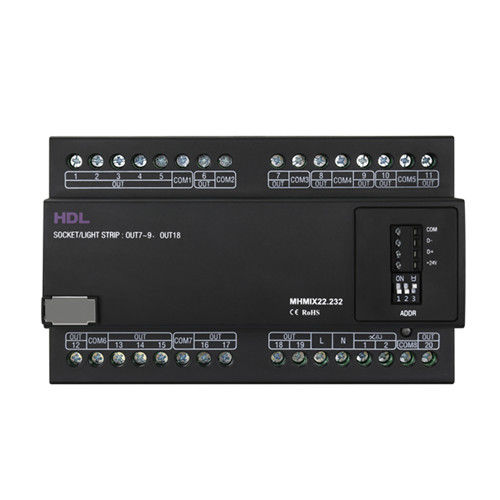

Módulo de controle para sistema de automação residencial HDL-MHMIX22.232

para iluminaçãoem trilho DINpara ambiente interno

o módulo de controlo de mistura de quartos de hotel 22CH é um módulo de controlo multifunções. Suporta saída de controlo de relé e saída de regulação de intensidade MOSFET. Em conjunto com o sistema de gestão de quartos de hotel HDL, o módulo pode controlar quartos de hotel, electrodomésticos, luzes (incluindo luz incandescente, luz LED regulável, luz de halogéneo de baixa tensão, etc.) e cortinas. o módulo tem 20 canais de relé e 2 canais de regulação de intensidade MOSFET. o relé pode controlar o interrutor dos canais ligados. os canais de escurecimento MOSFET podem controlar luzes (incluindo luz incandescente, luz LED regulável, baixa tensão luz de halogéneo de baixa tensão, etc.) para escurecimento à direita. os canais de escurecimento MOSFET suportam proteção contra curto-circuito e proteção contra sobreaquecimento. o endereço de ID do módulo pode ser configurado facilmente através do controle de código de discagem, também pode ser configurado livremente através do HDL Hotel Room Management System. é adoptada a comunicação Inner Bus. Em conjunto com o HDL Hotel Room Management System, o módulo funciona em alguns cenários mais complicados como um módulo de expansão de canal do host do hotel HDL. Parâmetros básicos Tensão de trabalho 15~30V DC Corrente de trabalho 180mA/24V DC Canal de controlo 16CH/5A/AC100~240V Relé (CH1~6, CH10~17, CH19~20) 4CH/10A/AC100~240V Relé (CH7~9, CH18) 2CH/0.5A Regulação de intensidade MOSFET (CH21~22) Tensão de entrada: AC100~240V(50/60Hz) Canal de controlo de regulação da intensidade da luz Modo de regulação da intensidade da luz: MOSFET de bordo de fuga Curva de escurecimento: Linear Ambiente externo Temperatura de trabalho -5℃~45℃ Umidade relativa de trabalho ≤90% Temperatura de armazenamento -20 ℃ ~ 60 ℃ Umidade relativa de armazenamento ≤93%
