Poste de iluminação 99.21000.0V series

em aço galvanizado

Geral
Pilares projetados para complementar as luminárias Hess em instalações exteriores. Disponíveis em várias versões e acabamentos para corresponder à luminária escolhida e aos requisitos do projeto.

Tipo de produto
Mastro escalonado

Detalhes técnicos
Alturas disponíveis: 4.000–8.000 mm. Os mastros podem ser fornecidos com base embutida ou com placa de flange. Aprovação até a zona de vento 2 dependendo da luminária; é necessária avaliação estática adicional para zonas de vento superiores.

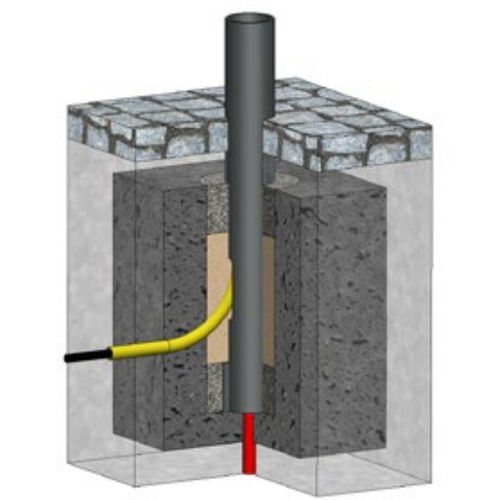

Mastro com base embutida
O comprimento da base embutida é ajustado aos requisitos estáticos e à altura do mastro, tipicamente entre 800 mm e 1.500 mm.

Mastro com placa de flange
As dimensões da placa de flange são determinadas pelos requisitos estáticos e pela altura do mastro.

Downloads (instruções de instalação)

• Hess_DB_MASTGRÜNDUNG_DE.pdf
• Hess_DB_FONDATION-POUR-MÂT_FR.pdf
• Hess_DB_POLE_FOUNDATION_EN.pdf

Especificações técnicas

• Versões disponíveis: base embutida ou placa de flange
• Alturas dos mastros: 4.000–8.000 mm
• Comprimento da base embutida: 800–1.500 mm (ajustado aos requisitos estáticos e à altura)
• Dimensões da placa de flange: determinadas pelos requisitos estáticos e altura
• Aprovação de vento: até a zona 2 (dependendo da luminária; avaliação adicional para zonas superiores)
• Tipo de produto: Mastro escalonado
• Referência da série: M-ZA-ER
