Software de cálculo da dinâmica de fluidos WINPLATT

para estrutura de aço

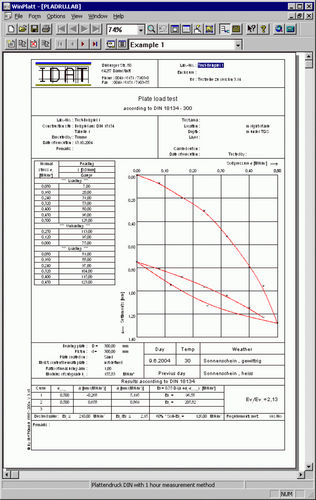

O programa WinPlatt avalia o teste de carga da placa de acordo com DIN 18134. Também disponível : ÖNorm B 4417 (Norma austríaca) SN 670 317a (Norma suíça) Os dados são introduzidos no formulário e podem ser calculados premindo um botão. Entrada: Dados gerais referentes à descrição do projeto (como projeto de construção, ponto de amostragem, data, etc.), que também podem ser copiados de outros projetos. Leituras do manómetro: Série de nível de carga livremente definível ou entrada opcional. Assentamentos: Dois modos de entrada: Método de medição de um relógio com inclusão automática da relação de braço indexador. Método de medição de 3 relógios. Dados meteorológicos. Diâmetro da placa, diâmetro do êmbolo. Conteúdo de água abaixo da placa, substrato da placa. Especificação de valores nominais (o usuário pode compilar valores predefinidos em um arquivo). Possibilidade de transferência automática de dados dos valores medidos a partir de um dispositivo de aquisição de dados, com programa IDAT adequado instalado. Transferência de dados de arquivos ASCII sob demanda. Análise: A avaliação é feita de acordo com a norma DIN 18134 2001-9 (polinómio de 2ª ordem). Cálculo dos módulos de deformação Ev1, Ev2 e se necessário Ev3, bem como a relação Ev2/Ev1. Avaliação segundo as normas austríacas (B4417) e suíças (SN 670 317a). Saída: Saída de todos os testes de projeto em uma lista de impressoras. Saída completa na impressora inclusive representação esquemática. BMP-Exportação. DXF-Exportação. EMF-Exportação. Pré-visualização de layout. A escala de grelha pode ser assumida pelo programa ou ser definida individualmente.
