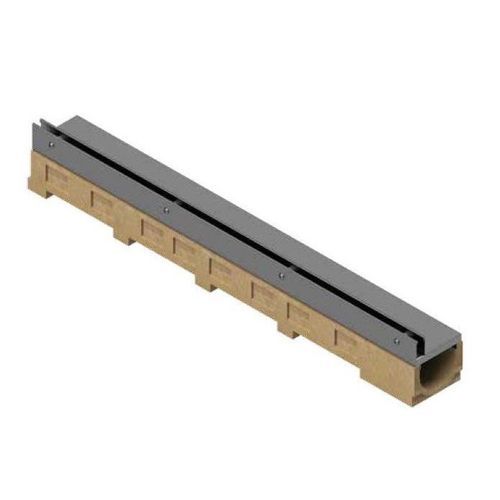

Calha de escoamento com fenda central INZA O100

com grelhaem concreto de resinagrelha de aço galvanizado

Resumo
Canal oculto com grelha ranhurada INZA O100 fabricado em betão polímero, com grelha para pavimentação H25 ou H50 mm em aço galvanizado ou aço inoxidável AISI304. Classe de carga A15 segundo UNE EN1233. Largura interior 100 mm; altura exterior variável consoante a altura pavimentável da grelha. Encaixe macho-fêmea e pré-marcas para abertura das saídas. Largura interior da ranhura 15 mm; a grelha apresenta dobra superior para reforço da zona exposta. Passagem livre 17 mm em grelhas específicas.

Variantes / configurações típicas

• Canal em betão polímero S100H60 com grelha oculta ranhurada OTGH25 (aço galvanizado) – ranhura central, passagem livre 17 mm, altura pavimentável 25 mm, classe de carga A15, altura do canal 25 mm, comprimento 1000 mm; dimensões totais: 138x85x1000 mm.
• Canal em betão polímero S100H100 com grelha oculta ranhurada OTGH25 (aço galvanizado) – ranhura central, passagem livre 17 mm, altura pavimentável 25 mm, classe de carga A15, altura do canal 25 mm, comprimento 1000 mm; dimensões totais: 138x125x1000 mm.
• S100H60 com grelha oculta ranhurada OLIH25 (aço galvanizado) – ranhura lateral (em L), passagem livre 17 mm, altura pavimentável 25 mm; dimensões totais: 138x85x1000 mm.
• S100H100 com grelha oculta ranhurada OLIH25 (aço galvanizado) – ranhura lateral (em L), passagem livre 17 mm, altura pavimentável 25 mm; dimensões totais: 138x125x1000 mm.
• Configurações disponíveis com alturas de grelha H = 25 mm ou H = 50 mm e alturas exteriores do canal 60 mm ou 100 mm, em aço galvanizado ou aço inoxidável AISI304.

Informações adicionais (atributos do produto)
Material da grelha: Aço galvanizado, Aço inoxidável AISI304
Alturas de grelha: H = 25 mm (pedonal); H = 50 mm (pedonal)
Tipos de ranhura: Ranhura centrada – grelha tipo "T" invertida; Ranhura lateral – grelha em forma de "L"
Alturas exteriores do canal: 60 mm, 100 mm

Características / especificações técnicas

• Corpo do canal: betão polímero.
• Materiais da grelha: Aço galvanizado ou Aço inoxidável AISI304.
• Largura interior do canal: 100 mm.
• Alturas de grelha para pavimentação: H = 25 mm ou H = 50 mm (dependendo do acabamento do pavimento).
• Alturas exteriores do canal disponíveis: 60 mm ou 100 mm (variam com a grelha/altura de pavimentação selecionada).
• Largura interior da ranhura: 15 mm; passagem livre típica: 17 mm (dependendo do tipo de grelha).
• Tipos de grelha: Ranhura centrada (T invertido) e Ranhura lateral (em L).
• Classe de carga: A15 (segundo UNE EN1233).
• Comprimento padrão dos módulos: 1000 mm.
• Dimensões totais exemplo (consoante variante): 138 x 85 x 1000 mm ou 138 x 125 x 1000 mm.
• Características: Encaixe macho-fêmea para montagem; pré-marcas para abertura das saídas; dobra superior na grelha para reforço na zona exposta.
