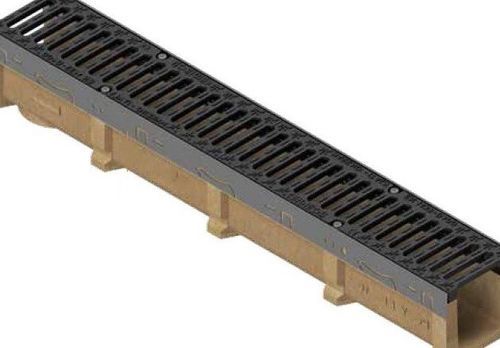

Calha de escoamento com grelha INZA PD

em concreto de resinagrelha de aço galvanizadopara estrada

Descrição
Canal de drenagem INZA PD em betão polímero com grelhas de ferro dúctil classe D400, prefabricado em secções de 1000 mm para instalação enterrada. Projetado para recolher águas de escorrimento em superfícies pavimentadas através de um sistema de dupla inclinação; indicado para zonas com tráfego pesado de camiões. As grelhas são aparafusadas a perfis laterais em aço galvanizado; as secções unem-se por encaixe macho-fêmea que pode ser selado para vedação.

Principais características

• Corpo: betão polímero (mistura de agregados e resinas) para elevada resistência mecânica e menor peso.
• Grelhas: ferro dúctil, classe D400, comprimento da grelha 500 mm, acabamento pintura preta.
• Fixação das grelhas: aparafusadas a perfis laterais em aço galvanizado (4 parafusos por grelha).
• Comprimento da secção: secções prefabricadas de 1000 mm; cada secção utiliza 2 grelhas de 500 mm.
• Conexões: junta macho-fêmea para alinhamento rápido e possibilidade de vedação estanque.
• Preparação de saída: pontos pré-marcados para abertura de saídas e ligação a condutas de drenagem.
• Hidráulica: baixa rugosidade de superfície melhora a velocidade de escoamento e a capacidade hidráulica e promove o arraste de sedimentos (efeito de autolimpeza).

Variantes / dimensões (exemplos)

• Largura do canal 130 mm — Ext.: 130 x 150 x 1000 mm; largura interna: 100 mm (P130RF).
• Largura do canal 200 mm — Ext.: 200 x 170 x 1000 mm; largura interna: 150 mm (P200RF).
• Largura do canal 250 mm — Ext.: 250 x 180 x 1000 mm (P250RF).
• Largura do canal 300 mm — Ext.: 300 x 210 x 1000 mm; largura interna: 250 mm (P300RF).
• Largura do canal 350 mm — Ext.: 350 x 210 x 1000 mm; largura interna: 300 mm (P350RF).

Aplicações

• Áreas sujeitas ao trânsito de camiões e veículos pesados: cais de carga, plataformas pavimentadas, pátios de serviço e zonas industriais.
• Solução de drenagem linear como alternativa a sumidouros pontuais quando é necessária elevada capacidade hidráulica e resistência a cargas pesadas.

Vantagens do betão polímero

• Elevada resistência mecânica com peso inferior ao betão convencional.
• Superfície não porosa que limita a erosão por líquidos drenados.
• Baixo coeficiente de rugosidade que melhora o desempenho hidráulico e reduz as dimensões necessárias do canal.
• Melhor transporte de sedimentos que contribui para o efeito de autolimpeza.

Especificações técnicas

• Série comercial: INZA PD
• Material do corpo: betão polímero (agregados + resinas)
• Material da grelha: ferro dúctil, classe D400
• Comprimento da grelha: 500 mm
• Comprimento da secção: 1000 mm (2 grelhas por secção)
• Perfis laterais: aço galvanizado para suporte das grelhas
• Conexão: junta macho-fêmea (pode ser selada)
• Pontos pré-marcados para saídas de vários diâmetros
• Larguras exteriores disponíveis: 130, 200, 250, 300, 350 mm
• Exemplos de larguras interiores: 100 mm (130 ext), 150 mm (200 ext), 250 mm (300 ext), 300 mm (350 ext)
• Classe de carga: D400 (adequada ao trânsito de camiões)
• Acabamento: grelhas pintadas em preto; superfície do betão polímero não porosa
