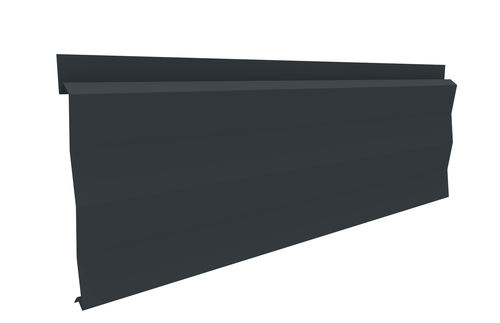

Revestimento de fachada em réguas JI PONANT W

de açoliso

Visão geral do produto
Conceito de revestimento ventilado para fachada com aparência plana e sistema de fixação oculto, indicado para obra nova e reabilitação. A geometria específica (quatro versões: JI Ponant W, JI Ponant M, JI Ponant Convex, JI Ponant Concave) permite criar efeitos de luz e sombra. O sistema de encaixe possibilita misturar diferentes formas na mesma fachada. As lâminas são fixadas mecanicamente a uma estrutura secundária ligada à estrutura principal. Requer suporte ajustado ou estrutura regulável. Não apropriado para aplicação em teto.

Versões disponíveis

• JI Ponant W
• JI Ponant M
• JI Ponant Convex
• JI Ponant Concave

Aplicação e fixação

• Revestimento de fachada com aparência plana e fixação oculta
• Fixação mecânica a uma estrutura secundária ligada à estrutura principal
• Requer suporte ajustado ou estrutura regulável
• Não adequado para aplicações em teto

Dimensões
Comprimento: Min. 200,0 mm / Max. 6000,0 mm
Largura: Max. 300,0 mm

Espessura e peso
1 mm: 11,12 kg/m²

Características

• Material: Aço S320 GD
• Outros materiais disponíveis sob pedido: inox, alumínio...

Normas de referência
Aço galvanizado: EN 10346:2015 - tolerâncias segundo EN 10143:2006
Revestimento de bobina: EN 10169:2022
Tolerância (geometria): EN 508-1:2021
Cálculos: EN 1993-1-3:2006

Características / especificações técnicas

• Nome do produto: JI Ponant W
• Tipo: Lâminas, Revestimento de fachada
• Versões: W, M, Convex, Concave
• Fixação: Fixação mecânica a estrutura secundária
• Intervalo de comprimento: 200,0 mm – 6000,0 mm
• Largura máxima: 300,0 mm
• Exemplo de espessura: 1 mm = 11,12 kg/m²
• Materiais standard: Aço S320 GD (outros sob pedido)
• Normas aplicáveis: EN 10346:2015; EN 10169:2022; EN 508-1:2021; EN 1993-1-3:2006
