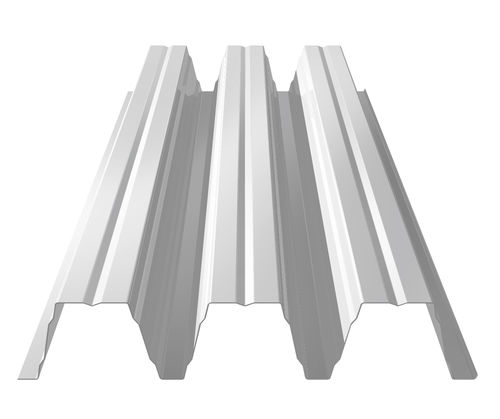

Chapa nervurada JID 158-250-750

em açopara telhado

Visão geral do produto
O JID 158-250-750 é um perfil estrutural em aço para sistemas de cobertura plana com inclinação mínima de 3%. Apresenta elevada capacidade de carga e possibilidade de grandes vãos, adequado para edifícios industriais e comerciais de grande porte (armazéns, centros logísticos, fábricas). O projeto reduz a necessidade de apoios intermédios e está disponível em várias comprimentos e acabamentos.

Aplicações

• Coberturas planas com inclinação mínima 3%
• Edifícios industriais e comerciais de grande vão (armazéns, centros logísticos, fábricas)

Dimensões
Comprimento: Min. 1500,0 mm / Max. 23800,0 mm
Largura: Max. 750,0 mm

Espessuras e peso

• 0,75 mm: 11,78 kg/m²
• 0,88 mm: 13,82 kg/m²
• 1,00 mm: 15,7 kg/m²
• 1,25 mm: 19,63 kg/m²

Material
Aço S320 GD

Revestimentos / Acabamentos (opções na página do produto)

• Interieurcoating 912 (15 µ) — revestimento básico apenas para aplicações interiores
• Galva — acabamento galvanizado

Normas de referência

• Aço galvanizado: EN 10346:2015 / EN 1090-4:2018 - tolerâncias segundo EN 10143:2006
• Coil coating: EN 10169:2022 / EN 1090-4:2018
• Tolerância (geometria): EN 1090-4:2018
• Cálculos: EN 1993-1-3:2006

Documentação técnica disponível (títulos)

• Ficha técnica: JID 158-250-750
• Guia ilustrado de manuseio e armazenamento
• EPD: Chapas perfiladas de aço para coberturas / paredes / lajes e tetos
• FM Approval - Certificado de conformidade - Highdecks - N° PR456652
• Desenhos JID 158-250-750 (PDF / DWG / DXF)

Notas
Perfil projetado para sistemas de cobertura plana; disponível em vários comprimentos e revestimentos. Para cálculos estruturais, siga as normas EN referenciadas.

Características técnicas

• Nome / modelo: JID 158-250-750
• Material: Aço S320 GD
• Intervalo de comprimentos: Min. 1500,0 mm — Max. 23800,0 mm
• Largura máxima: 750,0 mm
• Espessuras e pesos disponíveis: 0,75 mm = 11,78 kg/m²; 0,88 mm = 13,82 kg/m²; 1,00 mm = 15,7 kg/m²; 1,25 mm = 19,63 kg/m²
• Inclinação recomendada: mínima 3%
• Opções de revestimento: Interieurcoating 912 (15 µ) — uso interior; Galva (galvanizado)
• Normas aplicáveis: EN 10346:2015, EN 1090-4:2018, EN 10143:2006, EN 10169:2022, EN 1993-1-3:2006
