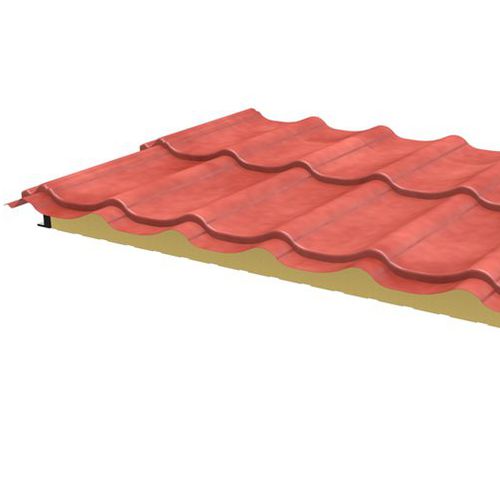

Painel sanduíche para telhado JI Permapan 1100

face em aço galvanizadoface em açonúcleo de poliisocianurato (PIR)

Visão geral do produto
O JI Permapan 1100 é um painel sanduíche efeito telha com núcleo isolante em poliisocianurato (PIR) e perfil clássico de telha. Fornece uma alternativa mais leve e de baixa manutenção às telhas tradicionais e possui faces em aço galvanizado para resistência às intempéries. Adequado para construção nova e renovação em edifícios residenciais, agrícolas, industriais e comerciais (terciário). Os painéis estão disponíveis em várias comprimentos e acabamentos e podem ser combinados com o painel telha da empresa para soluções integradas.

Dimensões
Comprimento: Mín. 2100,0 mm / Máx. 10000,0 mm
Largura: Máx. 1100,0 mm

Espessura e peso

• 40 mm: 9,52 kg/m²
• 60 mm: 10,42 kg/m²
• 80 mm: 11,32 kg/m²
• 100 mm: 12,22 kg/m²
• 120 mm: 13,12 kg/m²

Características

• Material: Aço S250 GD
• Perfil: Perfil clássico efeito telha

Opção de revestimento

• Grandem (40 µ) — para aplicações exteriores e indústria em geral: telhas, revestimentos, etc.

Normas de referência

• Aço galvanizado: EN 10346:2015 — tolerâncias segundo EN 10143:2006
• Revestimento em bobina: EN 10169:2022
• Tolerâncias (geometria): EN 14509:2013
• Cálculos: Aplicação forfaitária de EN 14509:2013

Isolamento

• Núcleo: Poliiso­cyanurato (PIR)
• Classificação ao fogo: B-s2,d0 segundo EN 13501-1:2019

Tabela de isolamento
Tabela de espessuras de isolamento (mm) | U (W/m²K) | R (m².K/W)
40,0 | 0,47 | 2,1
60,0 | 0,33 | 3,0
80,0 | 0,26 | 3,9
100,0 | 0,21 | 4,8
120,0 | 0,18 | 5,55

Notas
O painel está disponível em vários comprimentos (de 2100 mm até 10000 mm) e com largura máxima de 1100 mm. As diferentes opções de espessura proporcionam uma gama de desempenhos térmicos e massas por unidade de área. O produto foi concebido para instalação rápida e baixa manutenção, adequado a edifícios residenciais, agrícolas, industriais e comerciais.

Especificações técnicas

• Modelo: JI Permapan 1100
• Marca: Joris Ide
• Perfil: Efeito telha
• Núcleo isolante: PIR (Poliiso­cyanurato)
• Material de face: Aço S250 GD
• Intervalo de comprimentos: 2100,0 mm — 10000,0 mm
• Largura máxima: 1100,0 mm
• Espessuras disponíveis: 40 / 60 / 80 / 100 / 120 mm
• Pesos do painel: 40 mm = 9,52 kg/m²; 60 mm = 10,42 kg/m²; 80 mm = 11,32 kg/m²; 100 mm = 12,22 kg/m²; 120 mm = 13,12 kg/m²
• Exemplo de revestimento: Grandem (40 µ) para aplicações externas
• Classe de fogo: B-s2,d0 (EN 13501-1:2019)
• Normas: EN 10346:2015, EN 10169:2022, EN 14509:2013
