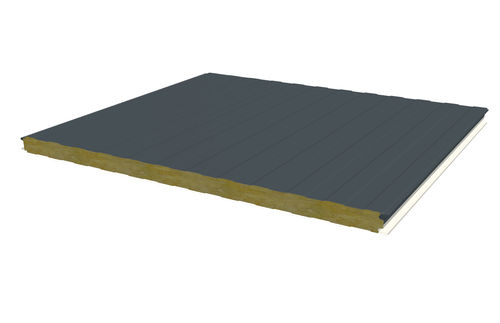

Painel sanduíche para fachada JI VULCASTEEL WALL LINÉAIRE

para ambiente internopara paredeface em aço galvanizado

Visão geral
O JI Vulcasteel Wall (Perfil linear) é um painel sanduíche de parede isolado com fixação visível e perfil exterior linear discreto. O seu núcleo em fibra mineral (lã de rocha), disponível até 240 mm de espessura, proporciona resistência ao fogo, bom desempenho acústico e isolamento térmico eficiente. O painel permite instalação rápida em horizontal ou vertical e é adequado para aplicações interiores e exteriores em projetos agrícolas, industriais, comerciais e residenciais com requisitos de segurança contra incêndio e desempenho acústico.

Dimensões

• Comprimento: Min. 2.500 mm / Máx. 14.000 mm
• Largura útil máxima: 1.130 mm

Espessuras e pesos

• 50 mm: 14,15 kg/m²
• 60 mm: 15,15 kg/m²
• 80 mm: 17,14 kg/m²
• 100 mm: 19,14 kg/m²
• 120 mm: 21,14 kg/m²
• 150 mm: 24,13 kg/m²
• 175 mm: 26,63 kg/m²
• 200 mm: 29,13 kg/m²
• 240 mm: 33,12 kg/m²

Características

• Material: Aço S280 GD
• Fixação visível, perfil linear discreto
• Instalação rápida: horizontal e vertical
• Adequado para uso interior e exterior

Revestimentos / Opções
Revestimentos disponíveis: Essential (25 µ), Ultra, Ultra-X. Opções que cobrem uso exterior padrão até ambientes severos com alternativas de maior durabilidade. HPS 200 Ultra é tratado separadamente na classificação de reação ao fogo.

Normas de referência

• Aço galvanizado: EN 10346:2015 - tolerâncias conforme EN 10143:2006
• Revestimento em bobina: EN 10169:2022
• Geometria / tolerâncias: EN 14509:2013
• Cálculos: EN 14509:2013

Isolamento

• Núcleo: fibra mineral (lã de rocha)
• Classificação de fogo: A2-s1,d0 (para todos os revestimentos exceto HPS 200 Ultra) segundo EN 13501-1:2019

Tabela de isolamento
Espessura (mm) | U (W/m²K) | R (m².K/W)
50.0 | 0.82 | 1.2
60.0 | 0.71 | 1.4
80.0 | 0.53 | 1.85
100.0 | 0.43 | 2.3
120.0 | 0.36 | 2.75
150.0 | 0.29 | 3.45
175.0 | 0.25 | 4.0
200.0 | 0.21 | 4.65
240.0 | 0.18 | 5.45

Aplicações

• Edifícios agrícolas
• Instalações industriais
• Edifícios comerciais e terciários
• Construção residencial

Especificações técnicas

• Nome do produto: JI Vulcasteel Wall (Perfil linear)
• Material: Aço S280 GD
• Núcleo / Isolamento: Fibra mineral (lã de rocha)
• Classificação ao fogo: A2-s1,d0 (EN 13501-1:2019) para revestimentos standard
• Intervalo de comprimentos: 2.500 mm a 14.000 mm
• Largura útil máxima: 1.130 mm
• Espessuras disponíveis: 50 / 60 / 80 / 100 / 120 / 150 / 175 / 200 / 240 mm
• Revestimentos: Essential (25 µ), Ultra, Ultra-X
• Normas: EN 10346:2015, EN 10169:2022, EN 14509:2013, EN 13501-1:2019
