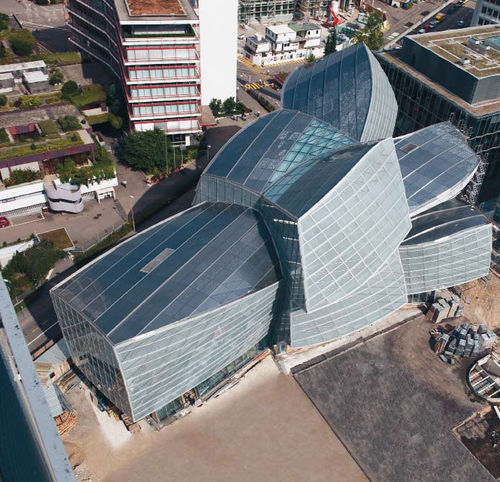

Fachada-cortina em painéis NOVARTIS CAMPUS

em alumínio e vidro

Devido a suas forma e abertura geométricas para dentro, este edifício reflete o conceito do pensamento livre. Uma estrutura de aço de apoio foi erigida acima das lajes de cimento. O edifício consiste em seis sistemas diferentes da parede de cortina no total. O façade do rés-do-chão, sqm 1.000, consiste em uma construção da vara no aço, feito de T-perfis soldados, afiados com gaxetas externas e de grânulos da pressão. Os façades de aço, sqm 1.300, terminam as paredes verticais entre os componentes individuais que são reparados à construção de aço preliminar e consistem em unidades pré-fabricadas com gaxetas e os grânulos cabidos parafuso da pressão. As áreas do telhado, sqm 1.500, foram desenvolvidas como o rhomb e façades de alumínio escalados dados forma triangulares do painel. O vidro foi desenvolvido com os módulos photovoltaic integrados. Devido às áreas curvadas do telhado, a instalação foram realizados com fixações tridimensional ajustáveis. As áreas laterais, sqm 3.500, foram desenvolvidas como unidades de alumínio dadas forma pisadas, rhombic e triangulares. As unidades de vidro foram executadas com uma impressão bicolor congruente da tela. Para a ventilação natural as janelas triangulares eletricamente operadas foram instaladas. o sqm 1.000 do intradorso vitrificado curvou-se fortemente.
