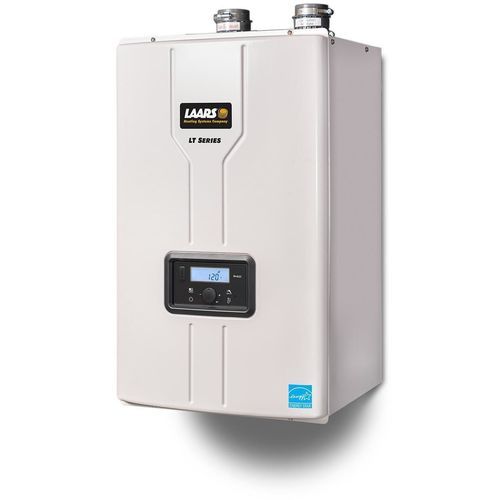

Aquecedor de água a gás LT SERIES

de paredeverticalsanitário

Visão geral
O aquecedor de água instantâneo por condensação Laars LT Series fornece até 5,1 gpm com elevação de 77°F e é adequado para instalações residenciais e comerciais. Os modelos podem ser ligados em cascata para demandas maiores e estão disponíveis para gás natural ou propano.

Principais características

• Projeto de condensação com alta eficiência térmica (UEF: 0,98 para o modelo 150, 0,96 para o modelo 199)
• Fornece 5,1 gpm a 77°F de elevação
• Maior temperatura de saída — até 185°F no modelo 199
• Sistema de combustão Low NOx
• Trocador de calor em aço inoxidável com tubo oval para reduzir incrustações e melhorar a eficiência
• Garantia de 15 anos no trocador de calor
• Modelos disponíveis em gás natural ou propano
• Múltiplas opções de ventilação; ventilação em cascata compatível com PVC ou PP
• Controles integrados e sistema de montagem em rack para instalações em cascata
• Intertravamento de prioridade para água quente quando combinado com manejador de ar para aquecimento de espaço
• Conexões de água inferiores e acesso externo aos filtros de ar e água para serviço
• Adequado para retrofit ou novas instalações; compatível com recirculação Title 24

Notas adicionais do produto

• O design do trocador de calor em aço inoxidável com tubo oval oferece vida útil estendida em comparação com trocadores de cobre (reivindicação do fabricante ~3,5x)
• Queimador e componentes de combustão projetados para reduzir acúmulo de poeira e estender intervalos de serviço (válvula de gás em pressão negativa e construção em fibra metálica)
• Racks em cascata, kits de coletor e kits de ventilação comum disponíveis para instalações com múltiplas unidades

Documentos (resumo)
Manuais de aplicações
2199 — LT Series Tankless Water Heater Applications Manual
2224 — 150 Recirc Model, Parts List

Brochuras
2181 — LT Series Tankless Water Heater Brochure (150 MBH or 199 MBH)
9305 — Field Service Kit

Manuais de instalação e operação
2182 — 199 Standard model, includes Parts
2192 — 199 Recirc model, includes Parts
2222 — LT Series Wall‑Mounted, Modulating Gas Condensing Water Heater (150 MBH) Install and Operating Manual
2222FR — French version
2223 — LT Series Wall‑Mounted, Modulating Gas Condensing Water Heater (Recirc model, 150 MBH)
2223FR — French version

Instruções de kits
7038 — On Demand Kit
7039 — Outdoor Kit
7040 — Pipe Cover Kit
7041 — Rack System
7042 — Recirc Cascade
7043 — Standard Cascade

Master Formats
5094-28 — Master Format Document

Listas de peças
2201 — Standard model parts list
2202 — Recirc model parts list
2233 — LT Tankless Replacement Parts (LT150NXX1 and LT150PXX1) / 150 Standard Model, Parts List
2234 — LT Tankless Replacement Parts (LT150NRX1 and LT150PRX1)

Guias de partida
9307 — LT Tankless Quick Reference Guide

Dados para submissão
2184 — Submittal Data, Standard model
2184_FR — French version
2198 — Submittal Data, Recirc model
2198_FR — French version
2204-FR — Non-Return Valve (French)

Garantia
8072 — LT Series Tankless Water Heater Warranty
8072_FR — French version

Modelos / SKUs referenciados na página

• LT199NXX1
• LT199PXX1
• LT199NRX1
• LT199PRX1

Especificações técnicas

• Tipo: aquecedor de água instantâneo a gás por condensação
• Vazão de água quente: 5,1 gpm a 77°F de elevação
• Temperatura máxima de saída: até 185°F (modelo 199)
• UEF (Uniform Energy Factor): 0,98 (150), 0,96 (199)
• Combustível: gás natural ou propano
• Trocador de calor: aço inoxidável, projeto de tubo oval
• Garantia: 15 anos no trocador de calor
• Venting: múltiplas opções; suporta ventilação em cascata com PVC ou PP
• Instalação: conexões de água inferiores; acesso a filtros de ar externo e de água para serviço
• Controles: controle a bordo; suporta unidades em cascata e intertravamento de prioridade para água quente
• Aplicações: uso residencial e comercial; compatível com recirculação Title 24
