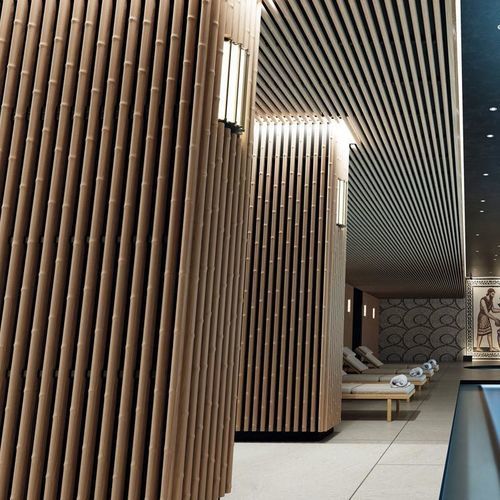

Painel acústico para forro de teto LINEA JUNGLE

em abeto de Douglasem madeira maciçaem carvalho

Descrição do produto
Painel acústico ripado em madeira maciça concebido para tetos suspensos. Disponível em vários comprimentos de painel e acabamentos, adequado para interiores arquitetónicos que exigem absorção sonora e aparência linear.

Versões / instalação

• Para instalar em grelha T24
• Para aparafusar em estrutura metálica ou de madeira

Visão geral
Os painéis são fornecidos em duas versões de montagem: instalação em grelha suspensa T24 ou aparafusamento a uma estrutura de suporte. A instalação cumpre NF EN 13964 e DTU 58-1. Pode ser utilizado um painel traseiro rígido em lã de rocha acústica (2,4 kg/m²) revestido com feltro preto (600 x 600 mm; 20 ou 22 mm de espessura) (não fornecido).

Tabela: dimensões e geometria do painel
Dimensões do painel
2495 x 600 mm (apenas aparafusar)
1880 x 600 mm
1265 x 600 mm

Secção da lâmina
40 mm (face) x 41 mm (altura)

Espaçamento entre lâminas
35 mm

Distância central das lâminas
75 mm

Contralâminas traseiras pretas
34 x 45 mm

Espessura total
76 mm

Desempenho acústico
Índice ponderado: αw = 0,70
Classe de absorção: Classe C
Valores de absorção sonora calculados segundo ISO 11654 (testado com Linea + complemento acústico + 20 mm lã de rocha em plenum E250 mm).

Acabamento / Reação ao fogo
Acabamentos retardadores de chama. Reação ao fogo segundo EN 13501-1: Euroclasse B-s1, d0 ou B-s2, d0 dependendo da espécie de madeira e acabamento.

Madeira e acabamentos

• Espécies de madeira: Pinheiro, Carvalho
• Acabamentos das lâminas: envernizado (verniz transparente recomendado para ambientes sensíveis)
• Acabamentos encerados disponíveis: Branco, Douglas, Carvalho, Carvalho claro, Cenza, Verde, Wengué, Preto
• Outras cores disponíveis sob pedido

Painel traseiro
Lâminas rígidas de lã de rocha acústica (2,4 kg/m²), revestidas com feltro preto (600 x 600 mm; espessura 20 ou 22 mm) — não fornecidas pelo fabricante.

Especificações técnicas

• Dimensões do painel: 2495 x 600 mm (apenas aparafusar); 1880 x 600 mm; 1265 x 600 mm
• Secção da lâmina: 40 mm (face) x 41 mm (altura)
• Espaçamento entre lâminas: 35 mm
• Distância central das lâminas: 75 mm
• Contralâminas traseiras pretas: 34 x 45 mm
• Espessura total: 76 mm
• Espécies de madeira: Pinheiro, Carvalho
• Densidade superficial (pinheiro): 12,5 kg/m2
• Densidade superficial (carvalho): 14,4 kg/m2
• Percentagem de aberturas: 47 %
• Desempenho acústico: índice ponderado αw = 0,70 — Classe de absorção C (testado com Linea + complemento acústico + 20 mm lã de rocha em plenum E250 mm, de acordo com ISO 11654)
• Reação ao fogo (EN 13501-1): Euroclasse B-s1, d0 ou B-s2, d0 dependendo da madeira e acabamento
• Instalação: Em grelha T24 ou por aparafusamento — de acordo com NF EN 13964 e DTU 58-1
• Painel traseiro: lâminas rígidas de lã de rocha (2,4 kg/m²), feltro preto; não fornecidas
