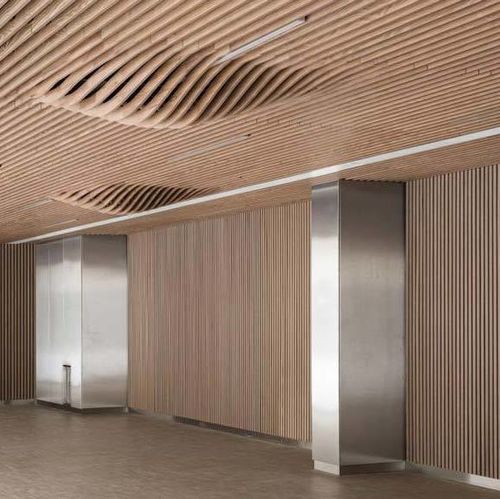

Painel acústico para forro de teto LINEA SHAPE 2

em madeira maciçaem carvalhoem pinho

Descrição curta
Painel acústico de ripas em madeira maciça para tetos suspensos, fornecido em três painéis (1880 × 600 mm cada) que compõem uma unidade de 1880 x 1800 mm. Para instalação em estrutura T24.

Características principais

• Projetado para montagem em estrutura T24

Desempenho acústico
Índice de absorção ponderado: αw = 0.80
Classe de absorção: Classe B
Os dados acústicos (αp, αw, classe de absorção) foram calculados de acordo com a norma ISO 11654 (Linea + complemento acústico + 20 mm de lã de rocha em plenum E250 mm).

Dados técnicos (tabela)
Dimensões do painel: 1880 x 1800 mm (3 painéis de 1880 × 600 mm cada)
Secção da ripa: 20 mm (face) × 68 mm (altura)
Espaçamento entre ripas: 65,71 mm
Distância ao centro das ripas: 85,71 mm
Contraripas traseiras pretas: 34 × 45 mm
Espessura total: 343 mm
Espécies de madeira: pinho ripado; carvalho finger-jointed ripado
Densidade superficial: 13,7 kg/m² (pinho); 15,5 kg/m² (carvalho)
Percentagem de abertura: 77 %

Acabamento / Reação ao fogo (segundo EN 13501-1)
Acabamentos retardantes de chama disponíveis. Euroclasse: B-s1, d0 ou B-s2, d0 dependendo da espécie e do acabamento.

Instalação
Instalação em estrutura T24 de acordo com NF EN 13964 e DTU 58-1.

Painel traseiro
Lâminas rígidas acústicas de lã de rocha (2,4 kg/m²) cobertas com velo preto (tamanho: 600 x 600 mm; espessura: 20 ou 22 mm). Não fornecido pela Laudescher.

Madeira e acabamentos

• Espécies: Pinho, Carvalho
• Acabamento das ripas: Verniz transparente
• Acabamentos a cera colorida: Branco, Douglas, Carvalho, Carvalho branqueado, Cenza, Verde, Wenge, Preto
• Outras cores mediante pedido
• Verniz transparente recomendado para ambientes sensíveis

Especificações técnicas

• Dimensões do painel: 1880 x 1800 mm (3 painéis de 1880 × 600 mm cada)
• Secção da ripa: 20 mm (face) × 68 mm (altura)
• Espaçamento entre ripas: 65,71 mm
• Distância ao centro das ripas: 85,71 mm
• Contraripas traseiras pretas: 34 × 45 mm
• Espessura total: 343 mm
• Espécies de madeira: pinho ripado; carvalho finger-jointed ripado
• Densidade superficial: 13,7 kg/m² (pinho); 15,5 kg/m² (carvalho)
• Percentagem de abertura: 77 %
• Acústica: Índice ponderado αw = 0.80; Classe de absorção B
• Reação ao fogo: Euroclasse B-s1,d0 ou B-s2,d0 dependendo de madeira/acabamento
• Norma de instalação: NF EN 13964; DTU 58-1
• Painel traseiro: lâminas rígidas de lã de rocha acústica (não fornecidas)
