A Levolux trabalhou com a GSS Architecture e Charles Henshaw & Sons para desenvolver o design do conceito em uma solução prática que pudesse ser instalada dentro das tolerâncias necessárias para criar esta fachada de destaque. Isso foi possível graças à experiência da Levolux em design, engenharia e fabricação e sua capacidade de desenvolver o design em 3D com modelagem BIM.

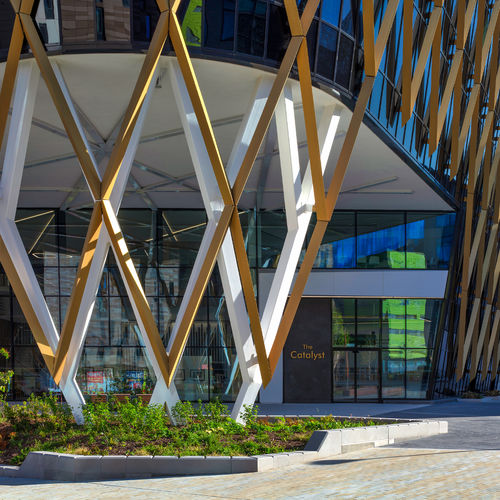

A solução projetada incluiu o sistema de aletas Levolux Infiniti que forma um grande feixe triangular. Como o perfil era demasiado grande para ser produzido como uma solução única, foram fabricadas lâminas estruturais extrudidas em várias partes e encaixadas umas nas outras para formar as vigas.
O projeto de extrusão sob medida permitiu uma conexão completamente oculta na parte de trás da persiana, simplificando a instalação ao permitir tolerância suficiente para a complexa geometria do edifício.
A Levolux trabalhou em estreita colaboração com Charles Henshaw & Sons Ltd para coordenar a instalação com o encaixe da solução de cortinas de parede. O suporte patenteado da Levolux Triniti permitiu que o sistema Infiniti fosse fixado de volta à estrutura de uma forma termicamente quebrada.
A aparência diagonal exigia uma articulação cruciforme em cada intersecção, o que envolvia cortes de ângulo duplo em cada extremidade de cada secção. A precisão para estes só poderia ser alcançada cortando o perfil após a montagem. Isto exigiu que a Levolux fabricasse gabaritos de corte personalizados, devido aos ângulos compostos estarem fora da capacidade da maioria dos equipamentos de corte.
CARACTERÍSTICAS DO PRODUTO
Painéis de acabamento Infiniti feitos sob medida
Série 900 extrusão de quatro peças 291mm x 229mm forma triangular de três extrusões
Triniti Cortina Suportes de Parede com conexão oculta
---
