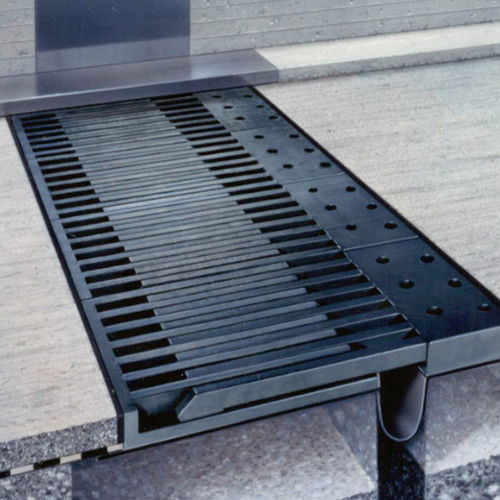

Junta de dilatação em aço TENSA-FLEX RC

para estradadentadamodular

o mageba TENSA-FLEX que desliza junções do dedo é junções de expansão da ponte para movimentos de até 800 milímetros. Consistem nas placas de dedo de aço e nas partes contrárias que vulcanised no elastómetro durável. As placas de dedo são pre-tensioned para baixo em conseqüência de uma inclinação ligeira na instalação, e mantêm assim o contato constante com as partes contrárias no lado oposto da abertura da ponte. Isto impede que se projetem acima do de superfície de condução devido aos estabelecimentos ou às rotações da ponte. As placas de dedo são fixadas non-rigidly à ponte pelos parafusos de escora, reduzindo o efeito do carregamento do momento na estrutura. Podem ser cavilhados diretamente a uma superfície concreta especialmente preparada, ou ser aparafusados a uma subestrutura de aço separada que concreted à estrutura principal. A orientação dos dedos, no sentido do curso do veículo, minimiza emissões de ruído e maximiza o conforto do excitador. Uma canaleta de drenagem, pendurando abaixo da junção, descargas ao sistema de drenagem da ponte. Aplicações TENSA-FLEX RC que deslizam junções do dedo são apropriados para o uso sob o trânsito intenso. Seu sistema cavilhado especial da conexão fá-los particular úteis onde o impacto na estrutura principal deve ser minimizado. O sistema é projetado em uma base modular, permitindo que as placas de dedo individuais sejam substituídas rapidamente como necessário.
