Coletor resistente à corrosão FRONT

Visão geral do produto

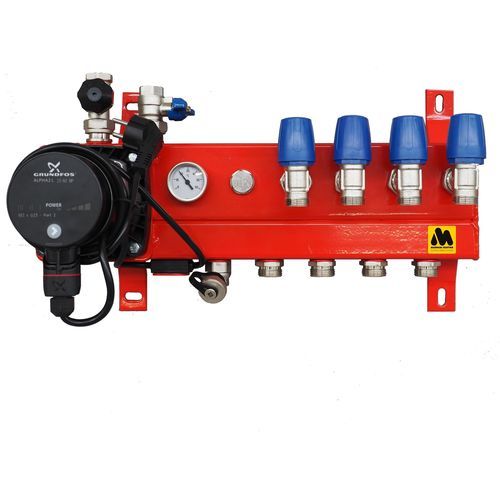

A unidade de controlo MAGNUM Front Steel é um coletor de aquecimento compacto com corpo em aço galvanizado e revestimento epóxi. Fornecido de série com bomba Grundfos A-Label e ligação primária superior. A bomba opera a pressão constante e adapta-se quando os circuitos são fechados por atuadores. Em configuração hidráulica ativa com a válvula de mistura fechada, o coletor é hidraulicamente neutro.

Modelos (Art.nr. | Descrição | Dimensões)
Art.nr. | Descrição | Dimensões
W41001 | MAGNUM Front Steel 1 Grupo incl. bomba A-Label | 325 x 235 x 185 mm
W41002 | MAGNUM Front Steel 2 Grupos incl. bomba A-Label | 325 x 235 x 185 mm
W41003 | MAGNUM Front Steel 3 Grupos incl. bomba A-Label | 375 x 235 x 185 mm
W41004 | MAGNUM Front Steel 4 Grupos incl. bomba A-Label | 425 x 235 x 185 mm
W41005 | MAGNUM Front Steel 5 Grupos incl. bomba A-Label | 475 x 235 x 185 mm
W41006 | MAGNUM Front Steel 6 Grupos incl. bomba A-Label | 525 x 235 x 185 mm
W41007 | MAGNUM Front Steel 7 Grupos incl. bomba A-Label | 575 x 235 x 185 mm
W41008 | MAGNUM Front Steel 8 Grupos incl. bomba A-Label | 625 x 235 x 185 mm
W41009 | MAGNUM Front Steel 9 Grupos incl. bomba A-Label | 675 x 235 x 185 mm
W41010 | MAGNUM Front Steel 10 Grupos incl. bomba A-Label | 725 x 235 x 185 mm
W41011 | MAGNUM Front Steel 11 Grupos incl. bomba A-Label | 775 x 235 x 185 mm
W41012 | MAGNUM Front Steel 12 Grupos incl. bomba A-Label | 825 x 235 x 185 mm
W41013 | MAGNUM Front Steel 13 Grupos incl. bomba A-Label | 875 x 235 x 185 mm
W41014 | MAGNUM Front Steel 14 Grupos incl. bomba A-Label | 925 x 235 x 185 mm
W41015 | MAGNUM Front Steel 15 Grupos incl. bomba A-Label | 975 x 235 x 185 mm

Aplicação
Caldeira central | V
Bomba de calor | X
Energia solar (com reservatório) | V
Fogão a pellets | V
Aquecimento distrital | X (sob consulta)

Especificações (característica | disponível)
Válvula na entrada | V
Termostato na entrada | V
Bomba | V
Medidor de caudal | X
Termómetro | V
Manómetro | X
Válvula de ar | V
Válvula de retorno | V
Válvula RTL no retorno | X
Mistura na válvula de controlo | V
Válvula de corte entre ida e retorno | X
Inspeção | CE

Detalhes técnicos

• Corpo em aço galvanizado com revestimento epóxi
• Equipado com termómetro, purgador e dispositivo de segurança máximo
• Fornecido de série com bomba eficiente Grundfos A-Label (pressão constante)
• Válvulas termostáticas de grupo M30 x 1,5 compatíveis com atuadores MAGNUM
• Conexões de grupo adequadas para Eurocones 3/4"
• Ligação primária 1/2" (a partir de 8 grupos 3/4")
• Fornecido com material de montagem de série
• Válvula preparada termostaticamente e botão termostático com capuz de imersão
• Termómetro bimetálico de imersão incluído
• Purgador 1/2" e válvula de esfera 1/2" em 2 peças (azul)
• Inserto de válvula LTV para coletor

Conteúdo da embalagem

• Relatório de ensaio
• Instruções de instalação
• Certificado de garantia
• Coletor MAGNUM Front Steel

Garantia
MAGNUM Basic Steel: 5 anos para o corpo, 2 anos para acessórios.

Características / especificações técnicas

• Material do corpo: aço galvanizado com revestimento epóxi
• Bomba padrão: Grundfos A-Label, pressão constante
• Termómetro: termómetro bimetálico de imersão incluído
• Purgador: 1/2"
• Conexões de grupo: Eurocones 3/4"
• Válvulas termostáticas de grupo: M30 x 1,5 (compatíveis com atuadores MAGNUM)
• Ligação primária: 1/2" (a partir de 8 grupos 3/4")
• Inclui material de montagem e dispositivo de segurança
• Disponível em configurações de 1 a 15 grupos (ver modelos)
