Artigo número: 0083.0172
Fabricante: MAICO
Exemplos de aplicação: Ambiente com risco de explosão (zona 1 e 2), Tinturaria, Sala de baterias, Laboratório, Local de trabalho
DZQ 25/4 B Ex e - breve descrição

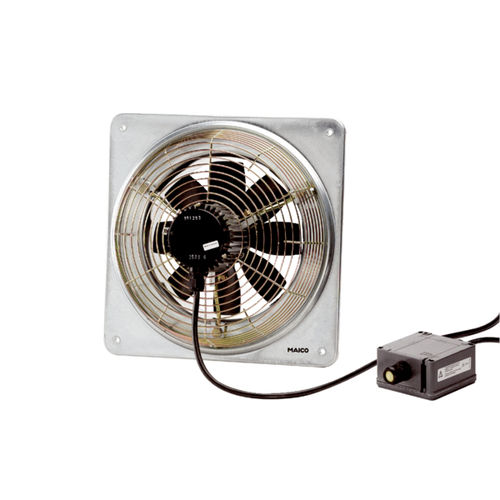

Ventilador de parede axial com placa de parede quadrada, DN 250, AC trifásico, à prova de explosão
DZQ 25/4 B Ex e - Descrição do produto
Características
Protecção contra explosões de acordo com a ATEX.
Ex II 2G Ex e IIB+H2 T3/T4 Gb.
Para temperaturas de utilização de -20°C ≤ Ta ≤ +40°C.
Os ventiladores MAICO Ex cumprem os requisitos de segurança da Directiva Europeia 2014/34/UE para unidades e sistemas de protecção em áreas com perigo de explosão.
Para as zonas 1 e 2.
Série de modelos
EZQ...-Ex e, DZQ...-Ex e com placa de parede quadrada.
EZS...-Ex e, DZS...-Ex e com anel de parede de aço.
Grelha de protecção no lado de admissão, cromada a amarelo, protecção contra contacto acidental de acordo com a norma DIN EN ISO 13857.
Pode ser montado em qualquer posição.
Direcção do fluxo de ar
A ilustração seguinte mostra a direção do fluxo de ar.
Direcção do fluxo de ar A: Com ar aspirado através do motor, de série
Direção do fluxo de ar B: Com ar soprado através do motor, disponível sob pedido
Direcção rotacional
Motor
Motor robusto com rolamentos de esferas, livre de manutenção.
Motor CA trifásico
Caixa de bornes separada, à prova de explosão, com ligações roscadas de cabo.
Reversível.
Modo de inversão de marcha: O fluxo volumétrico é reduzido em aproximadamente 35 % com direção anormal do fluxo de ar.
Controlo de velocidade permitido com transformador TR.... Exceção: DZ... 35/2 B Ex e
---
