Artigo número: 0082.0100
Fabricante: MAICO
ERH 10-04 - breve descrição

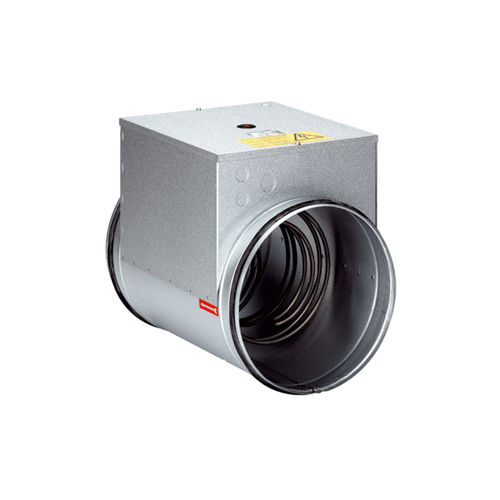

Aquecedor de ar elétrico, DN 100, corrente alternada
ERH 10-04 - Descrição do produto
Aquecedor de ar elétrico para sistemas de ventilação.
Com radiadores tubulares de aço inoxidável não incandescentes.
Operar com o controlador de temperatura ETL/DTL (ver acessórios).
Aumento do perigo de incêndio se os radiadores tubulares estiverem sujos. Instalar o filtro de ar TFE como prevenção.
Acessórios recomendados: Sensor de canal FL ou sensor ambiente FR, monitor de fluxo de ar LW 9, contactor US 16 T e TFE... filtro de ar .
Instruções de instalação
Monte o aquecedor de água-ar no lado da pressão do ventilador para evitar o superaquecimento do motor do ventilador. Uma seta marcada na caixa mostra a direção padrão do ar através do aquecedor de ar elétrico.
Montar uma conduta de ar de 1 m a 1,5 m de comprimento entre o ventilador e o aquecedor de ar eléctrico para garantir uma óptima afluência ao aquecedor de ar eléctrico.
A velocidade de entrada pode ser controlada usando um monitor de fluxo de ar LW 9.
Se a velocidade de entrada cair abaixo de 1,5 m/s, o aquecedor eléctrico de ar deve ser desligado.
Instruções de segurança
Aumento do perigo de incêndio se os radiadores tubulares estiverem sujos. Instalar o filtro de ar TFE como prevenção.
Desenho de acordo com VDE, Leis de Segurança de Dispositivos e Produtos e as correspondentes Directivas da UE.
Com 2 limitadores de temperatura comutando independentemente um do outro.
Distância mínima para material inflamável: 150 mm (se a distância for menor, instalar isolamento apropriado).
---
