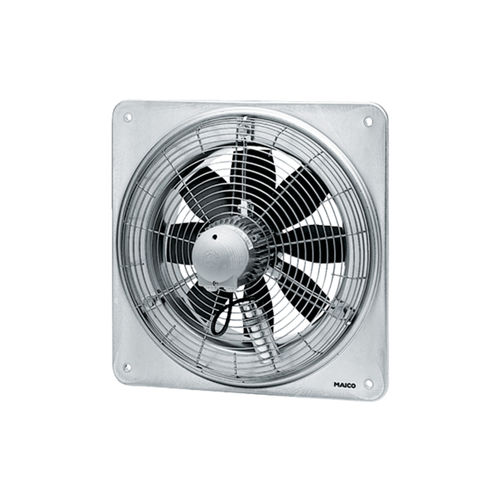

Exaustor EZQ / EZS / DZQ / DZS SERIES

axialde paredeprofissional

Artigo número: 0083.0484 Fabricante: MAICO Exemplos de aplicação: Instalação de produção, Instalações comerciais, Garagem, Contentor do edifício, Instalação de armazenamento EZQ 20/4 E - breve descrição Ventilador de parede axial com placa de parede quadrada, DN 200, AC monofásico EZQ 20/4 E - Descrição do produto Características Grelha de protecção amarela cromada no lado de admissão, protecção contra contacto acidental de acordo com a norma DIN EN ISO 13857. Impulsores de 8 lâminas em poliamida com enchimento de fibra de vidro. Dinamicamente equilibrado em dois níveis, de acordo com o nível de desempenho 6.3, DIN ISO 1940, Parte 1. Pode ser montado em qualquer posição. Direcção do fluxo de ar A ilustração seguinte mostra a direção do fluxo de ar: Direcção do fluxo de ar A: Com ar aspirado através do motor, de série Direção do fluxo de ar B: Com ar soprado através do motor, disponível sob pedido Direcção rotacional Modo de inversão de marcha: O fluxo volumétrico é reduzido em aproximadamente 35 % com direção anormal do fluxo de ar. Motor Motor assíncrono. Velocidade controlável. Exceção: Tipo EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B e DZS 40/2 B. Reversível. Exceção: Ventiladores com motores de pólo sombreado (...-E). Não adequado para a ventilação do ar saturado a vapor. Motor CA Série de modelos EZQ e EZS. Tensão nominal 230 V, 50 Hz. Proteção contra sobrecarga térmica como característica padrão. ".../B" fãs: Motores condensadores com condensador de funcionamento montado numa grelha de protecção ou numa manga de parede, grau de protecção IP 55. ".../D" fãs: Motores condensadores com condensador de funcionamento em caixa de terminais, grau de protecção IP 54. ".../E" fãs: Motores de pólos sombreados, não reversíveis, grau de protecção IP 54. Ligação eléctrica Para o bloco de terminais sob a tampa do motor.
