Escada específica de acesso

fixametálicaem poliéster

Informações do produto
As escadas PRFV MEISER são fabricadas com perfis PRFV pultrudados. Cumprindo a norma DIN EN ISO 14122-4 e projetadas em conformidade com a EN 131. Largura livre padrão: 400 mm (500 mm opcional). Gaiola de proteção exigida a partir de 3 m; sistema de acoplamento para comprimentos superiores a 6 m.

Componentes

• Montantes: tubo quadrado 50 x 50 mm (inclui conectores para comprimentos > 6 m) e tampas finais
• Degraus: perfil redondo ranhurado, antideslizante

Extras disponíveis (conforme aplicação)

• Kits de fixação ao solo com pés PRFV
• Kits de fixação à parede
• Gaiola de proteção para escadas com mais de 3 m com 5 perfis de suporte verticais; variantes de gaiola:
  • a) abertura lateral (direita ou esquerda) para acesso à plataforma
  • b) alargamento no topo para facilitar entrada/saída
  • c) saída frontal de 700 mm de largura
  • d) pega extensível
  • e) patamar intermédio (repouso) incluindo guarda-corpo e kits de fixação à parede

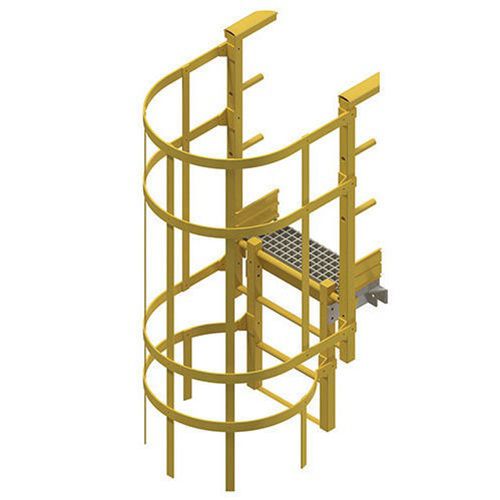

Patamar intermédio
De acordo com DIN EN ISO 14122-4, uma escada com comprimento total superior a 6 m deve ser dividida em pelo menos duas secções escalonadas separadas por um patamar intermédio. O acesso ao patamar é assegurado por uma gaiola aberta lateralmente. O patamar é composto por perfis estruturais PRFV, guarda-corpo PRFV e grelha PRFV.

Dados técnicos
Montante
DIMENSÃO | designação segundo EN 13706 | peso/m
50 x 4,8 mm | QR 50x50/4,8 EN 13706-BGV-IFU E23 | 1,57 kg

Degrau
DIMENSÃO | designação segundo EN 13706 | peso/m
32 x 5 mm | LS31 EN 13706-ZGV-IFU E23 | 0,8 kg

Vistas detalhadas (exemplos)
Escada padrão; Escada com gaiola e saída frontal; Escada com gaiola e saída lateral; Escada com patamar intermédio; Fixação ao solo com pés PRFV.
