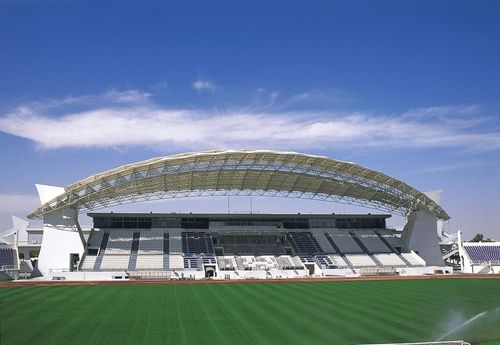

Estrutura tensionada com cabos e membrana

para coberturacom membrana em PVCpara estádio

O Sheikh Khalifa Estádio, o local de encontro para eventos desportivos grandes numerosos, é à proximidade do centro de cidade da cidade Al Ain dos oásis. Por ocasião do copo de mundo júnior de FIFA o estádio foi estendido com um carrinho principal do VIP. A construção nova do carrinho com 3.500 assentos consiste em 3 assoalhos e funcionamento e áreas de armazenamento adicionais no porão. O carrinho principal é telhado sobre por uma estrutura de aço de alta qualidade da membrana. Sendo projetado como o formulário self-supporting e escudo-como livre, as extensões do telhado com uma largura máxima de 40 m e um comprimento de 130 m uma superfície total do ² de aproximadamente 7.500 m. Sendo adquirido para a construção do telhado, a empresa MERO em colaboração com o Se-Grupo elaborou uma planta da estrutura. A construção de aço preliminar é executada como uma estrutura da dois-camada com sistema do nó da esfera de MERO-TSK. No meio da área do telhado a estrutura foi estendida por um sistema da estrutura da três-camada ao longo da linha central longitudinal para razões óticas. A estrutura de telhado é suportada somente em ambos os pilões de apoio em distâncias de aproximadamente 110 m. Uma membrana mecanicamente pre-stressed, consistindo em PTFE revestiu a fibra de vidro, sere como um revestimento. O telhado da membrana é dividido nos campos individuais, que medem sobre duas grades cada um da estrutura no sentido longitudinal. Todos do campo da membrana é medido regularmente sobre o cabo da borda.
