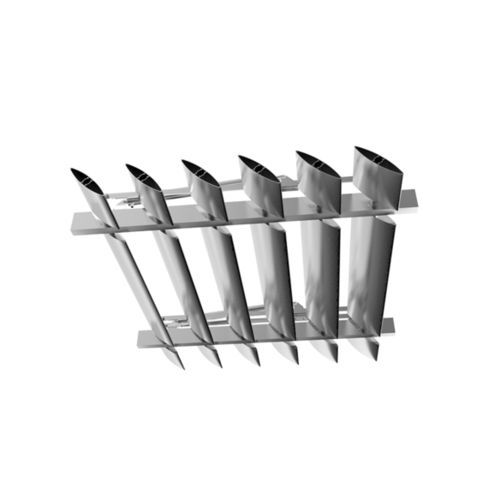

Brise em alumínio HB-H-240-ND-00

verticalhorizontalorientável

Visão Geral: - Sistema de Proteção Solar MLL - Tipo HB-H-240-ND-00 - Movível horizontalmente, lâmina horizontal - Tipo de lâmina sonal D240 Componentes do Sistema: - Lâmina sonal D-240 - Design: Lâmina de proteção solar sonal D, lâmina elíptica, largura da lâmina 240 mm - Material: Alumínio EN AW 6060 T66 - Superfície: Prensado em bruto, anodizado E6 / EV1, C31 – C35, revestido a pó RAL Classic, DB 701 – DB 703, NCS-S e efeito pérola sob pedido - Desenho técnico: PDF, DWG, DXF, DWG 3D disponível - Tipo de tampa: DD-240-R - Design: Tampa com recorte redondo, sonal D, para lâmina sonal D-240 - Material: Alumínio EN AW-5754 H22 - Superfície: Prensado em bruto, anodizado E6 / EV1, C31 – C35, revestido a pó RAL Classic, DB 701 – DB 703, NCS-S e efeito pérola sob pedido - Desenho técnico: PDF, DWG, DXF disponível - Tipo de tampa: DD-240-N - Design: Tampa com recorte redondo, sonal D, para lâmina sonal D-240 - Material: Alumínio EN AW-5754 H22 - Superfície: Prensado em bruto, anodizado E6 / EV1, C31 – C35, revestido a pó RAL Classic, DB 701 – DB 703, NCS-S e efeito pérola sob pedido - Desenho técnico: PDF, DWG, DXF disponível - Tipo de lisen: RL-120-40 - Design: Lisen retangular sonal D, para lâmina sonal D-150 a D-450, design para sistemas móveis - Material: Alumínio EN AW 6060 T66 - Superfície: Prensado em bruto, anodizado E6 / EV1, C31 – C35, revestido a pó RAL Classic, DB 701 – DB 703, NCS-S e efeito pérola sob pedido - Desenho técnico: PDF, DWG, DXF, DWG 3D disponível Descrição do Produto: O Sistema de Proteção Solar MLL HB-H-240-ND-00 da MLL Hamburg é um toldo composto por grandes lâminas elípticas de alumínio. O sistema é um toldo em balanço horizontal com lâminas dispostas horizontalmente do tipo sonal D-240. A conexão das lâminas é feita através de um perfil de lisen diretamente ou com suportes espaçadores à subestrutura no local. A inclinação das lâminas é ajustável através do acionamento linear. A inclinação das lâminas pode ser ajustada de aproximadamente 0° a 110°, sem degraus. Superfície: - Prensado em bruto, anodizado E6 / EV1, C31 – C35, revestido a pó RAL Classic, DB 701 – DB 703, NCS-S e efeito pérola sob pedido Áreas de Aplicação: - Sistema de proteção solar móvel da MLL para instalação acima de superfícies envidraçadas, na subestrutura no local Áreas de Uso: - Para uso interno e externo - Como proteção contra a vista, o brilho, o calor, o sol Construção: - Sistema de proteção solar pré-montado, entregue em partes individuais Acessórios Necessários: - Materiais de fixação para fixação à subestrutura no local Acessórios Opcionais: - Opção de ajuste manual Dados Técnicos: - Instalação: Lâmina com tampa padrão, haste de ajuste e acionamento linear em perfis de lisen. Perfis de lisen para instalação na subestrutura no local. - Lâmina: sonal D-240 - Dimensões da lâmina: 240 x 47 mm - Espaçamento das lâminas: Espaçamento padrão 235 mm, outros espaçamentos possíveis - Ângulo de inclinação / ângulo de ajuste: aproximadamente 0° - 110°, sem degraus - Vão: aproximadamente 3200 mm (ou de acordo com cálculo estático) - Material: Todos os perfis feitos de alumínio EN AW 6060 T66, tampas feitas de alumínio EN AW 5754 H22 - Produto de construção: Sim / Certificado de fábrica de acordo com DIN EN 10204 Características / Especificações Técnicas: - Em balanço horizontal - Design móvel - Lâmina horizontal - Lâmina elíptica - Largura da lâmina 240 mm - Vão da lâmina aproximadamente 3200 mm - Operação manual ou motor elétrico - Ângulo ajustável aproximadamente 0° - 110°, sem degraus
