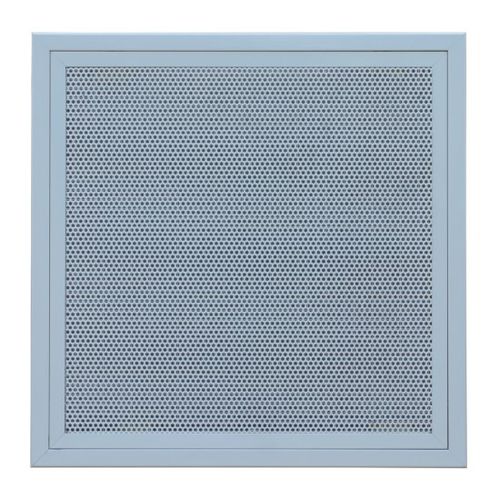

Grelha de ventilação em alumínio USP SERIES

em alumínio anodizadoem chapa de açoretangular

Visão geral As grelhas porta-filtros da série USP para contra-teto, são utilizadas para a entrada de ar, permitem a substituição do filtro através de um mecanismo de fecho "push-pull". A combinação de dobradiças e o dispositivo "push-pull", tudo escondido da vista, permite que o filtro seja trocado sem o uso de ferramentas. A área padrão de utilização destes difusores é entre 2,6 m e 4 m de altura. Dados técnicos Estrutura de alumínio anodizado ou RAL 9010 branco (onlu RAL 9010 para US-L) Filtro plano mod. 15 mm de espessura. FP15 à parte fornecido Versões disponíveis: Tela USP-R com aletas inclinadas em alumínio: Tela USP-Q0 com malha quadrada em alumínio Tela USP-Q4 com malha quadrada angulada em alumínio Tela USP-L com chapa de aço perfurada. CARACTERÍSTICAS MATERIAIS : O plenum é fabricado em chapa de aço galvanizado, o isolamento externo tem classe de reacção ao fogo 1. MONTAGEM DE PLENO : Os plenums são fixados e ajustados ao teto por barras roscadas, colocadas em suportes adequados. MONTAGEM DA GRELHA: As grelhas são fixadas ao plenum com rebites ou parafusos com um comprimento máximo de 7mm, directamente entre o pescoço do difusor e o plenum. Certificar-se de que os rebites ou parafusos não impedem a abertura da grelha, em particular no plenum próximo do eixo de rotação, certificar-se de que os rebites ou parafusos não apresentam pontas afiadas ou peças perigosas ao trocar o filtro, se necessário protegê-los com tampas de borracha adequadas.
