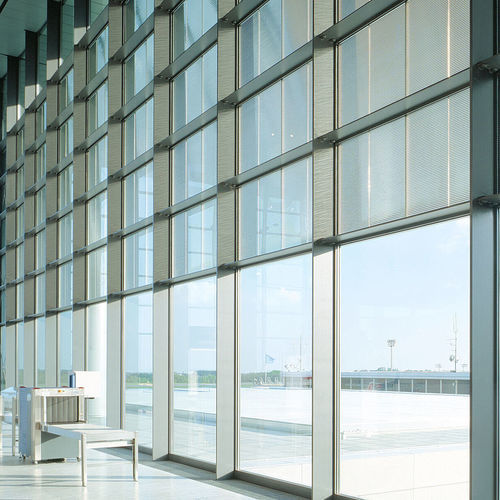

Painel de vidro de controle solar OKASOLAR W

de baixa emissividadede proteção solarcom vidro duplo

Visão geral do produto
OKASOLAR W é um sistema de luz diurna de alto desempenho especialmente desenvolvido para a fachada que combina o uso da luz diurna com proteção solar eficaz. As lâminas fixas nas cavidades direcionam a luz diurna profundamente na sala, garantindo excelente proteção solar e antiofuscante direcional. Outra vantagem do OKASOLAR W: as cargas de resfriamento e os custos de iluminação artificial podem ser significativamente reduzidos e o balanço energético de um edifício otimizado.

Benefícios

• Proteção solar direcional eficaz
• Direção da luz diurna para o interior do edifício
• Transmissão de luz ajustável precisa e especificamente para o projeto
• Sem limitações na função em comparação com sistemas de sombreamento localizados no interior ou exterior
• Possível integração em um módulo multifuncional (MFM)
• Proteção contra incêndio conforme requisitos
• Variedade de formatos especiais possíveis
• Visibilidade como função de proteção de aves

Sustentabilidade

• A entrada de luz diurna reduz a necessidade de luz artificial
• Redução da carga de resfriamento no verão, ganhos solares no inverno
• Totalmente reciclável
• Lâminas totalmente e duravelmente protegidas dentro da cavidade
• Sem custos adicionais para manutenção, reparo ou limpeza

Conforto do usuário

• Ambiente de luz diurna confortável em todo o interior
• Visão excepcional para o exterior
• Proteção de privacidade eficaz

Construção + Função

• Construção de vidro duplo e princípio de funcionamento disponíveis
• Opções de transparência

Dados técnicos

• Dimensões máximas: 3.000 mm x 4.000 mm, tamanhos maiores disponíveis mediante solicitação
• Área máxima: 7 m²
• Transparência parcial: 38%, 41% e 45% (dependendo do ângulo da lâmina)
• Distância entre lâminas: 17 mm
• Todos os valores técnicos, como transmissão de luz, TSET e valor Ug podem ser ajustados para atender aos requisitos variando outras construções e tipos de vidro

Tabela técnica: Construção padrão de vidro duplo
OKASOLAR W
Espessura total
Revestimento funcional
Valor Ug [W/(m²K)]
TSET
Transmissão de luz
Construção padrão de vidro duplo
mm
Tipo
Krypton
Argônio
Ar
(%) min.¹ - max.²
(%) min.¹ - max.²

22
baixa emissividade
1.1
1.5
1.9
18 - 49
5 - 59
solar
1.0
1.4
1.8
12 - 33
4 - 51
¹ para ângulo de incidência γ = 60°
² para ângulo de incidência γ = 0° (vertical à superfície do vidro)

Tabela técnica: Construção padrão de vidro triplo
OKASOLAR W
Espessura total
Revestimento funcional
Valor Ug [W/(m²K)]
TSET
Transmissão de luz
Construção padrão de vidro triplo
mm
Tipo
Krypton
Argônio
Ar
(%) min.¹ - max.²
(%) min.¹ - max.²

22+10
baixa emissividade
0.6
0.8
1.1
16 - 42
4 - 53
solar
0.6
0.8
1.1
11 - 31
4 - 46
¹ para ângulo de incidência γ = 60°
² para ângulo de incidência γ = 0° (vertical à superfície do vidro)

Transmissão de luz seletiva por ângulo
Transmissão de luz seletiva por ângulo dos diferentes tipos de OKASOLAR W em construção de 2 painéis com revestimento de controle solar.

Características / Especificações técnicas

• Produto: OKASOLAR W
• Marca: OKALUX
• Aplicação: Vidro para janelas e fachadas, sistema de luz diurna com proteção solar
• Dimensões máximas: 3.000 mm x 4.000 mm (7 m²)
• Transparência parcial: 38%, 41%, 45%
• Distância entre lâminas: 17 mm
• Opções de construção de vidro duplo e triplo
• Valor Ug (W/(m²K)): Duplo: 1.1 (Krypton), 1.5 (Argônio), 1.9 (Ar); Triplo: 0.6 (Krypton), 0.8 (Argônio), 1.1 (Ar)
• TSET: Duplo: 18-49% (baixa emissividade), 12-33% (solar); Triplo: 16-42% (baixa emissividade), 11-31% (solar)
• Transmissão de luz: Duplo: 5-59% (baixa emissividade), 4-51% (solar); Triplo: 4-53% (baixa emissividade), 4-46% (solar)
• Proteção contra incêndio disponível
• Função de proteção de aves
• Totalmente reciclável
• Sem custos de manutenção adicionais
