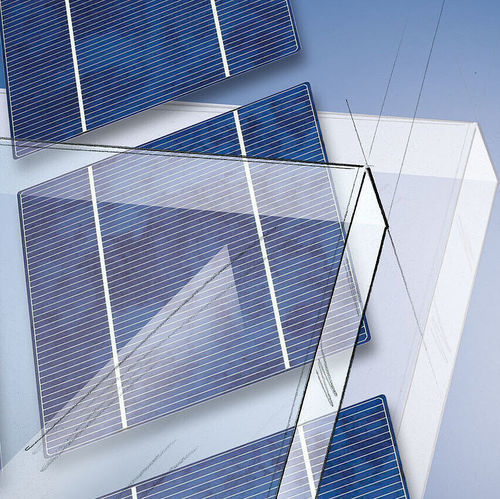

Painel fotovoltaico policristalino OKACELL

transparentesob medidaisolante

Detalhes do produto
OKACELL torna a fotovoltaica integrada em edifícios disponível para aplicações arquitetônicas. OKACELL oferece a maior variedade possível de designs com diferentes tipos de células, cores de células e alinhamentos personalizados. Uma ampla gama de formas de módulos é possível além dos painéis retangulares. OKACELL está disponível como vidro monolítico e vidro isolante para fachadas e telhados.

• Fotovoltaica integrada em edifícios

Benefícios

• Opções de design individual
• Alta eficiência de até 180 Wp/m² dependendo do tipo de célula e da densidade de cobertura
• Suporte extensivo no planejamento
• Combinação com vidro isolante difusor de luz OKALUX
• Combinação com vidros frontais impressos individualmente
• Visibilidade para pássaros

Construção + função
As células estão embutidas em um vidro laminado feito de vidro temperado/reforçado ou vidro reforçado termicamente (vidro de baixo teor de ferro). Uma folha de PVB ou EVA é usada como camada intermediária.

dimensões máximas do vidro | até 2200 mm x 3600 mm
Tamanho mínimo | com duas células lado a lado aproximadamente 400 mm
Tamanho da célula individual | 158,75 mm x 158,75 mm
Espaçamento mínimo das células | ≥ 2,5 mm
Distância da célula ao selo de borda | ≥ 20 mm
Conector de projeção lateral | aproximadamente 10 mm (diâmetro do cabo)

Dados elétricos
Eficiência | aproximadamente 22,2 %
Potência | 180 Wp/m² a 100 % de densidade de cobertura

Devido ao rápido progresso técnico no desenvolvimento de novos tipos e tamanhos de células, pode ser que um tipo específico de célula não esteja mais disponível em uma data posterior. A cor inerente e o brilho das células cristalinas não são uma propriedade definida. Portanto, podem ocorrer diferenças de cor dentro de um módulo e entre diferentes módulos.

Dados técnicos
Valores técnicos de tipos padrão
Valor U | 1,0 a 1,4 W/(m2K) como vidro isolante e até 0,8 W/(m2K) em combinação com OKALUX K
TSET | ≥ 12 %
T_v | 10 % a 80 %

Lenda e tamanhos relacionados
U | W/(m2K) | DIN EN 673 | Coeficiente de transferência de calor, Ug = U
| | DIN EN 674 |
TSET | % | DIN EN 410 | Transmitância energética total
T_v | % | DIN EN 410 | Permeabilidade à luz (direta/hemisférica)

Os valores especificados são aproximados. Eles são baseados em medições por institutos de teste reconhecidos e os cálculos derivados.

Características / especificações técnicas

• Tipo de produto: Vidro fotovoltaico integrado em edifícios para aplicações arquitetônicas
• Design: Tipos de células personalizáveis, cores de células, alinhamento e formas de módulos
• Disponível como: Vidro monolítico e vidro isolante para fachadas e telhados
• Dimensões máximas do vidro: até 2200 mm x 3600 mm
• Tamanho mínimo: aproximadamente 400 mm (com duas células lado a lado)
• Tamanho da célula individual: 158,75 mm x 158,75 mm
• Espaçamento mínimo das células: ≥ 2,5 mm
• Distância da célula ao selo de borda: ≥ 20 mm
• Conector de projeção lateral: aproximadamente 10 mm (diâmetro do cabo)
• Eficiência: aproximadamente 22,2 %
• Potência: 180 Wp/m² a 100 % de densidade de cobertura
• Valor U: 1,0 a 1,4 W/(m2K) como vidro isolante, até 0,8 W/(m2K) com OKALUX K
• TSET: ≥ 12 %
• Permeabilidade à luz (T_v): 10 % a 80 %
• Camada intermediária: Folha de PVB ou EVA
• Tipo de vidro: Vidro temperado/reforçado ou reforçado termicamente (vidro de baixo teor de ferro)
