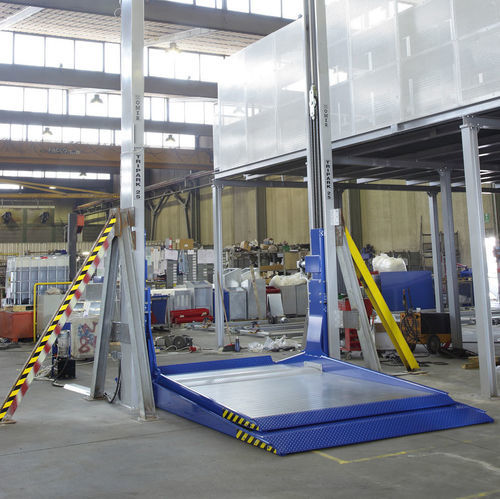

Sistema de estacionamento com vários andares TRIPARK

mecânicoelétricohidráulico

Tripark é um elevador de estacionamento dependente (multiplicador de vagas) que permite estacionar até três veículos numa única vaga. É compacto, de instalação simples e cada plataforma suporta até 2.500 kg.

Visão geral
Projetado para espaços com ocupação limitada, o equipamento reduz o espaço necessário enquanto permite o empilhamento seguro de até três veículos. Cada plataforma tem capacidade de 2.500 kg, adequada à maioria dos veículos de passageiros.

Funcionamento e sequência
O sistema opera com sequência em pacote: após a remoção dos veículos inferiores, a plataforma inferior eleva‑se para engatar a plataforma superior, permitindo que esta seja baixada ao nível do solo. Essa sequência mantém a compacidade durante o movimento e foi concebida para segurança.

Plataforma superior e remoção do veículo
A plataforma superior é fornecida com uma rampa integrada que facilita a entrada e saída do veículo. A rampa é solidária à plataforma superior para garantir manobras confiáveis.

Design das plataformas e segurança
As plataformas são completamente lisas e galvanizadas a quente para proteção contra corrosão e acesso seguro. A biqueira de subida é feita em chapa mandorlada para reduzir o escorregamento de rodas ou pessoas. Paradas frontais e uma ligeira curvatura descendente na parte dianteira ajudam a posicionar as rodas e evitam recuo.

Estrutura e movimento
A estrutura de suporte e as guias das colunas asseguram um deslizamento suave e silencioso das plataformas, garantindo a segurança do veículo. As colunas são posicionadas ligeiramente à frente (não ao centro) para facilitar a abertura das portas em ambas as plataformas.

Sistemas mecânicos e hidráulicos de segurança
A plataforma superior está equipada com barra de torção e dispositivos de bloqueio associados que atuam em intervalos predefinidos. Um batente de travamento mecânico acionado eletricamente, em posição fechada, fornece travamento mecânico a cada 3 cm e permite o retorno do óleo hidráulico ao reservatório, evitando sobrepressão no circuito hidráulico.

Controles e ajustes
Um micro‑interruptor elétrico proporciona a desaceleração e paragem das plataformas em posições pré‑definidas; é totalmente visível para manutenção e intervenções de emergência. A posição do pinhão em relação à cremalheira no suporte da barra de torção pode ser ajustada deslocando o suporte. Todos os micro‑interruptores ao longo da coluna são reposicionáveis no seu cursor de regulagem.

Segurança transversal da plataforma superior
Uma barra mecânica de segurança transversal está instalada sob a plataforma superior; se a plataforma inferior subir e tocar essa barra (por exemplo, por falha de um micro‑interruptor), a subida é interrompida mecanicamente para evitar esmagamento do veículo.

Características / especificações técnicas

• Modelo: Tripark
• Tipo: elevador de estacionamento dependente / multiplicador de vagas (permite estacionar até 3 veículos numa vaga)
• Capacidade por plataforma: 2.500 kg
• Acabamento das plataformas: completamente lisas, galvanizadas a quente
• Biqueira de subida: chapa mandorlada antiderrapante
• Rampa integrada na plataforma superior para remoção do veículo
• Estrutura de suporte: deslizamento ao longo das colunas, construção que assegura a segurança do veículo
• Plataforma superior: barra de torção com sistemas de bloqueio
• Batente de bloqueio mecânico: acionamento elétrico; travamento mecânico a cada 3 cm e retorno de óleo hidráulico
• Micro‑interruptores elétricos: permitem desacelerar/parar em posições pré‑definidas; visíveis e ajustáveis
• Suporte da barra de torção: posição pinhão/cremalheira ajustável
• Posicionamento das colunas: adiantado para facilitar a abertura das portas
• Geometria frontal da plataforma: ligeira curvatura descendente para auxiliar o posicionamento das rodas e prevenir recuos
• Barra de segurança transversal sob a plataforma superior: parada mecânica em caso de falha
