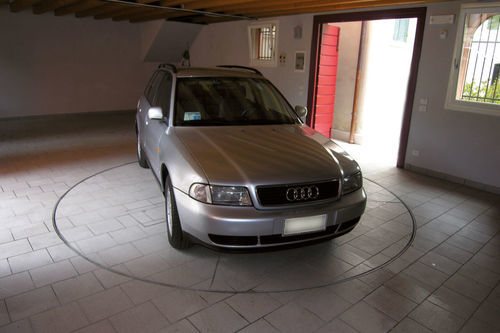

Plataforma giratória RALLA 25

para carros

Ralla é uma plataforma giratória elétrica projetada para espaços muito estreitos onde manobras de veículo são praticamente impossíveis, permitindo girar um veículo estacionado 360° para facilitar a saída. Está disponível em diferentes diâmetros e capacidades (até 8 m de diâmetro e até 8 t) e pode ser fornecida com controlo remoto.

Principais elementos estruturais

• Quatro sectores da plataforma
• Quatro guias de rodas embutidas na estrutura
• Uma estrutura de ligação que enquadra a cremalheira circular inferior
• Painel de cobertura da estrutura de ligação
• Conjunto motor (motorredutor)

Construção da plataforma e rodas
A plataforma é dividida em secções em forma de cunha. Cada secção tem quatro rodas de poliuretano para minimizar áreas sem suporte, evitar deformações sob cargas desiguais e reduzir o ruído. As rodas são fixadas mecanicamente a uma estrutura em U soldada à plataforma.

Estrutura de ligação e cobertura
A estrutura de ligação é consolidada por um elemento em forma de cruz soldado na parte superior. Depois de as quatro secções serem engatadas nesta estrutura, um painel de cobertura fecha o conjunto, assegurando um acabamento homogéneo.

Perfil de rebordo e guias
O perfil do rebordo da vala também funciona como trilho para as rodas, protegendo-as do desgaste no betão. Cada segmento de rebordo tem uma flange para fixação ao segmento seguinte, criando uma guia contínua; podem ser soldados elementos de consolidação em ferro na parte traseira para ancoragem no betão.

Conjunto motor, perno de rotação e pinhão
O perno central de rotação está montado no conjunto motor e equipado com rolamentos de escora para absorver cargas de compressão devido ao peso. A estrutura de ligação encaixa neste perno central. O motorredutor suporta o perno e foi projetado para facilitar a instalação e evitar erros de acoplamento. O pinhão de rotação acopla-se à cremalheira circular deslocando o conjunto motorredutor para frente/ trás através de ranhuras e bloqueando com parafusos de fixação; as ranhuras permitem também ajuste lateral e frente/trás.

Manutenção e comandos
Uma das secções inclui uma escotilha de inspeção para acesso e manutenção do motor. O painel de comando é uma unidade de botões com botões de sentido horário/anti-horário, paragem de emergência e chave de segurança. Controlo remoto disponível como opção.

Especificações técnicas

• Diâmetro máximo disponível: até 8 m
• Capacidade máxima: até 8 t
• Plataforma dividida em secções em cunha (4 secções)
• Cada secção: quatro rodas de poliuretano
• Suportes das rodas fixados a estrutura em U soldada
• Perfil de rebordo que serve de trilho com segmentos flangeados para montagem segura
• Perno central com rolamentos de escora para absorver cargas de compressão
• Conjunto motorredutor acoplado à cremalheira circular; ajustável e bloqueável via ranhuras e parafusos
• Uma escotilha de inspeção integrada numa secção para manutenção
• Comando: painel de botões (horário/antihorário), paragem de emergência, chave de segurança; controlo remoto opcional
