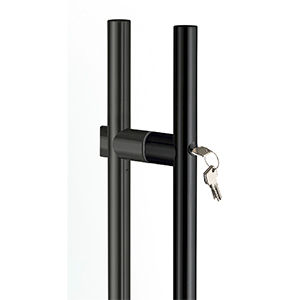

Dimensões mm (polegadas): alavanca Ø 37 (1-29/64"), comprimento total B = 1250 (49-1/4"), distância centro a centro A = 1000 (39-3/8"), distância centro a centro D = 75 (2-15/16"), distância centro a centro E = 175 (6-7/8"), saliência da alavanca 85 (3-11/32"), saliência máxima 97 (3-7/8"). Puxador com trava para cilindro de perfil europeu de meia altura com parafuso de piso. Puxador lateral. Em alumínio anodizado EN AW 6060. Suporte superior oval 46x35 (1-13/16 "x1-3/8"), suporte inferior Ø 35 (1-3/8"). Adequado para alojar uma chave de cilindro de perfil europeu + espigão Ø8x7 (30 lado da chave, 10, 25 lado do espigão). Incluindo cilindro de chave de posição horizontal plana com colarinho estendido e com cartão de segurança. Cilindro oculto com defensor anti-perfuração para chave de posição horizontal, disponível com ranhura vertical sob pedido. Sistemas especiais de chaveamento para cilindros, disponíveis sob consulta. Cavilha resistente ao corte com manga de protecção rotativa em aço inoxidável. Extensão do parafuso ajustável até 30 (1-3/16"). Dispositivo interior de abertura/fechamento manual de acordo com os requisitos ADA. Tomada do parafuso à prova de pó em latão niquelado incluído cabeça Ø 24 (15/16"), furo da carcaça Ø 18 (23/32"), profundidade 28 (1-1/8"). Pode ser instalado em alumínio, vidro, madeira, portas de PVC e sistemas mistos de qualquer espessura a serem indicados na encomenda. Inclui acessórios de protecção para fixação de vidro. Acabamento standard: champagne, bronze e cetim anodizado preto (outros acabamentos sob consulta). Espessura de anodização Classe 15 (15-17 micrómetros) adequada para aplicações ao ar livre de acordo com a norma UNI 3952/66. Anodização em conformidade com as directivas da etiqueta de qualidade QUALANOD EURAS- EWAA. Normas de referência: ADA, UNI 10681.
Alumínio
---
