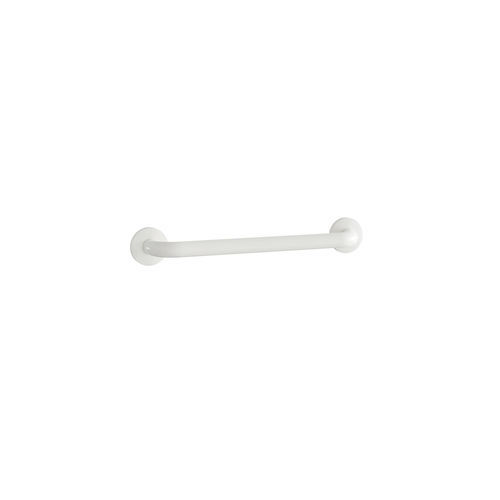

Barra de apoio em poliéster XG09UAS01

em aço inoxidávelepóxiem aço inox 304

Descrição
Barra de segurança linear fabricada com tubo de aço sem solda AISI 409, acabamento de superfície com pintura em pó epóxi‑poliéster (80 µm).

Principais características

• Corpo em tubo, espessura 1 mm
• Diâmetro exterior da pega: 32 mm
• Diâmetro das flanges: 78 mm
• Acabamento exterior: pó epóxi‑poliéster - 80 µm
• Flange de fixação em aço inox AISI 304
• Tampa de flange em aço inox AISI 304 para ocultar os parafusos
• Produto fornecido em peças desmontadas; requer montagem antes da instalação

Cores / Acabamentos

• WA - Branco Linho (Pantone: 705; RAL: 9016; NCS: 0510-R)
• DM - Preto Sépia (RAL: 9005)

Materiais

• Tubo: aço AISI 409
• Flange e tampa de flange: aço inox AISI 304
• Aço inox disponível em acabamentos Fosco e Cru

Variantes e dimensões (código: AxBxC mm; entre-eixos A1 mm; peso; resistência vertical)
G09UAS01: 299x82x78.7; A1 220; Peso 0,66 kg; Resistência vertical 150 kg
G09UAS02: 379x82x78.7; A1 300; Peso 0,76 kg; Resistência vertical 150 kg
G09UAS03: 449x82x78.7; A1 370; Peso 0,90 kg; Resistência vertical 150 kg
G09UAS04: 529x82x78.7; A1 450; Peso 1,00 kg; Resistência vertical 150 kg
G09UAS05: 679x82x78.7; A1 600; Peso 1,36 kg; Resistência vertical 150 kg
G09UAS06: 799x82x78.7; A1 720; Peso 1,60 kg; Resistência vertical 150 kg
G09UAS07: 979x82x78.7; A1 900; Peso 1,96 kg; Resistência vertical 150 kg
G09UAS08: 1279x82x78.7; A1 1200; Peso 2,56 kg; Resistência vertical 150 kg

Nota
A barra é fornecida com componentes desmontados e requer montagem pelo usuário ou instalador antes da colocação em obra.

Características / Especificações técnicas

• Tubo sem solda em aço AISI 409
• Espessura do tubo: 1 mm
• Diâmetro exterior da pega: 32 mm
• Diâmetro das flanges: 78 mm
• Acabamento: pintura em pó epóxi‑poliéster, 80 µm
• Flange e tampa de flange: aço inox AISI 304
• Produto disponível em várias comprimentos/variantes (ver códigos G09UAS01 ÷ G09UAS08)
• Resistência vertical indicada: 150 kg
