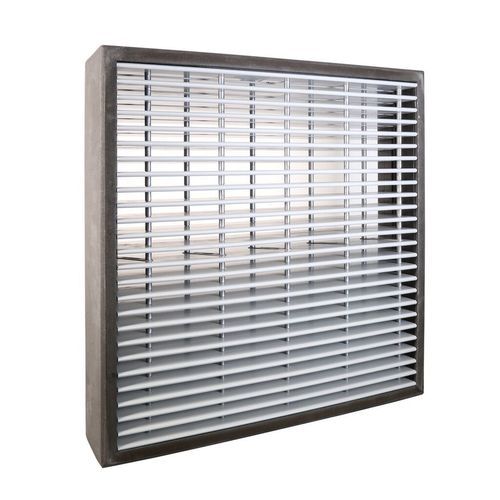

Grelha de ventilação em alumínio extrudado 467

linearinternapara uso em ambientes internos

Breve descrição
Grelha corta-fogo com lâminas horizontais, modelo 467, oferecendo resistência ao fogo de 120 min. Projetada para uso interior e instalação em paredes maciças. Arranjo de lâminas horizontais com passo de 18 mm e passagem livre física de 66,7 %.

Vantagens do produto

• Relatório de ensaio oficial
• Apenas para uso interior
• Adequado para instalação em paredes maciças
• Resistência ao fogo: 120 min

Opções de malha disponíveis

• Sem malha
• Rede mosquito 304 - 2,3 x 2,3 mm
• Rede mosquito 304 - 6 x 6 mm
• Rede mosquito 304 - 10 x 10 mm
• Rede mosquito 304 - 20 x 20 mm

Transferências (disponíveis)

• Brochuras B2B
• Ficheiros DWG
• Texto de especificação (DOC)
• Desenho técnico (CAD)
• Ficha técnica
• Certificado de passagem de ar

Especificações técnicas (resumo)
Passagem livre física (%) : 66.7
Passo das lâminas (mm) : 18
Profundidade de encaixe (mm) : 100
Profundidade total da grelha (mm) : 100
Fator K (entrada) : 4.16
Coeficiente CE : 0.49
Fator K (saída) : 4.06
Coeficiente CD : 0.496
Resistência à água a 0 m/s (%) : -
Resistência à água a 0,5 m/s (%) : -
Resistência à água a 1,0 m/s (%) : -
Resistência à água a 1,5 m/s (%) : -
Resistência à água a 2,0 m/s (%) : -
Resistência à água a 2,5 m/s (%) : -
Resistência à água a 3,0 m/s (%) : -
Resistência à água a 3,5 m/s (%) : -
Resistência ao fogo : 120 min
Adequado para uso interior e instalação em paredes maciças

Especificações técnicas detalhadas

• Passagem livre física (%) : 66.7
• Passo das lâminas (mm) : 18
• Profundidade de encaixe (mm) : 100
• Profundidade total da grelha (mm) : 100
• Fator K (entrada) : 4.16
• Coeficiente CE : 0.49
• Fator K (saída) : 4.06
• Coeficiente CD : 0.496
• Resistência ao fogo : 120 min
• Adequado para uso interior e instalação em paredes maciças
