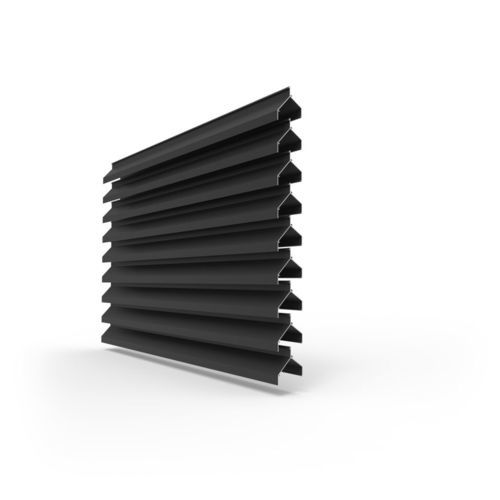

Revestimento de fachada em réguas Linius

em alumínioverticalnervurado

Descrição
Perfil extrudado em alumínio em forma de V com passo de lamela de 66 mm. Aplicável onde é necessária área livre de entrada, como em cabines de alta tensão, para ocultação visual e onde é requerida boa resistência à água. Se for necessária uma parede de lamelas com alta impermeabilidade, a lamela é montada na vertical, alcançando estanqueidade classe A @ 1,5 m/s. Na horizontal a resistência à água é classe A @ 1 m/s. A lamela L.066V pode ser combinada com a lamela L.066 devido ao aspeto idêntico.

Principais características

• Perfil extrudado em alumínio em V
• Passo de lamela: 66 mm
• Aspeto compatível com a lamela L.066

Downloads (nomes dos documentos disponíveis)

• Texto de especificação
• Ficheiros DWG
• Brochura B2B
• Certificado de caudal de ar
• Certificado de classe IP
• Certificado de resistência à água
• Certificado de garantia
• Manual de instalação
• Ficheiros 3D DWG
• Ficheiros 3D DWG suportes

Especificações técnicas

• Área livre física (%): 40.60
• Passo de lamela (mm): 66
• Tipo de gás padrão: -
• Classe IP: -
• Profundidade da lamela (mm): 61.5
• Profundidade total da grelha (mm): -
• Fator K admissão: 66.1
• Coeficiente CE: 0.123
• Fator K exaustão: 79.7
• Coeficiente CD: 0.112
• Resistência à água a 0 m/s (%): -
• Resistência à água a 0,5 m/s (%): -
• Resistência à água a 1,0 m/s (%): -
• Resistência à água a 1,5 m/s (%): -
• Resistência à água a 2,0 m/s (%): -
• Resistência à água a 2,5 m/s (%): -
• Resistência à água a 3,0 m/s (%): -
• Resistência à água a 3,5 m/s (%): -
