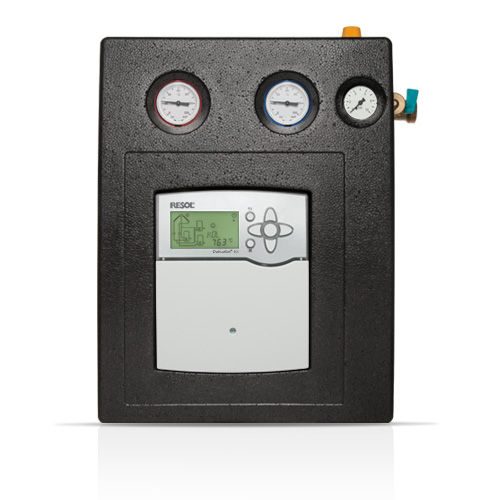

A FlowSol® XL é uma estação de bombagem de linha dupla pré-montada, especialmente desenvolvida para sistemas com elevados caudais. O equipamento e a largura nominal foram concebidos para responder às exigências dos grandes campos de colectores.
Estação de bombagem de duas linhas pré-montada
Controlador integrado DeltaSol® BX Plus
Bomba economizadora de energia de alta eficiência
Conjunto de segurança com conexão para vaso de expansão tipo diafragma, válvula de segurança e manômetro
Válvulas de esfera com válvulas anti-retorno em fluxo e retorno
Fluxímetro
Separador de ar com ventilação manual para o sistema solar térmico
Válvulas de enchimento e drenagem
Especialmente adequado para a estação de bombagem: os nossos acessórios como a mangueira de descarga ALS15, a estação de enchimento e descarga SBS 2000, etc.
Bomba de circulação: Wilo Stratos PARA 15/1-9 (ErP consumo de energia da bomba*: 44 W)
Válvula de segurança: 6 bar
Medidor de pressão: 0 ... 10 bar
Medidor de caudal: 5 ... 35 l/min
Para sistemas de baixo fluxo (0,2 l/min/m²) com campos coletores de até 100 m²
Para sistemas de alto fluxo (0,5 l/min/m²) com campos coletores de até 50 m²
Leve em conta a perda de pressão do sistema!
Válvulas de esfera em fluxo e retorno com válvulas anti-retorno e manípulos termométricos:
Válvulas anti-retorno: Pressão de abertura de 20 mbar, com possibilidade de abertura
Termómetro: 0 ... 160 °C
Ligação a vaso de expansão tipo diafragma: 1'' ET, vedação plana
Válvula de segurança de saída: 1" TI
Ligações aos tubos solares: 1" IT
Fluxo/retorno de temperatura máxima: 120 °C / 95 °C
Pressão máxima: 6 bar
Fluido: água com o máximo. 50 % glicol
Dimensões:
aprox. 470 x 380 x 220 mm (com isolamento)
Centros de distância: 125 mm
Centro de distância / parede: 73 mm
Material:
acessórios: latão
selos: AFM 34
O-ring: FKM
isolamento: Espuma EPP
---
