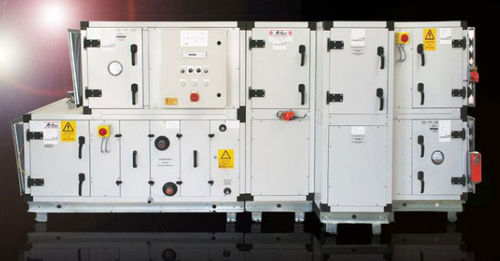

Unidade de tratamento de ar da linha comercial AIRBOX S60

industrialda linha residencial

As unidades S60 têm uma estrutura feita de perfis de aço laminado e galvanizado e conectores de canto feitos de alumínio fundido sob pressão ou plástico reforçado com fibra de vidro. Os conectores de canto em alumínio fundido sob pressão podem ser fornecidos com ou sem roscas M20, a fim de fixar olhais de grua, por exemplo. Os perfis da estrutura e os conectores de alumínio fundido sob pressão são selados uns contra os outros por juntas de EPDM. Os painéis do invólucro são de construção de dupla pele com uma espessura de parede de 60 mm. Na versão básica, a chapa de aço galvanizado de 1,0 mm de espessura é utilizada para as chapas interiores e exteriores. Alternativamente, os invólucros S60 estão disponíveis com revestimento plástico (padrão RAL 7035), em V2A 1.4301 ou com revestimento de alumínio AlMg3. A lã de rocha utilizada como isolamento térmico e acústico é não inflamável e é parcialmente colada sobre o painel de dupla pele. Os painéis são aparafusados ao perfil oco da estrutura a partir do exterior. As ligações entre os componentes do invólucro são configuradas de modo a que as partes interiores sejam lisas. Os dispositivos S60 são adequados para satisfazer os requisitos de higiene da VDI 6022. As unidades até ao tamanho 13Q podem ser fornecidas com uma estrutura de base dobrada feita de chapa de aço galvanizado de 3 mm de espessura. Alternativamente, estão disponíveis armações de base em aço soldado e de aço escorvado, bem como armações de base em aço soldado e galvanizado com um design à prova de intempéries para tamanhos maiores. Mínimo (V=1 m/s): 1,400 - 33,000 m³/h Optimal (V=2 m/s): 2,900 - 66,000 m³/h Maximal (V=4 m/s): 5,900 - 132,100 m³/h Transferência de calor [W/m²K]: 0,91 (T2) Factor de ponte térmica kb: 0,58 (TB3) Os painéis são aparafusados no perfil de ligação a partir do exterior. A fim de proporcionar um bom aspecto visual, os parafusos no exterior do invólucro são ocultados.
