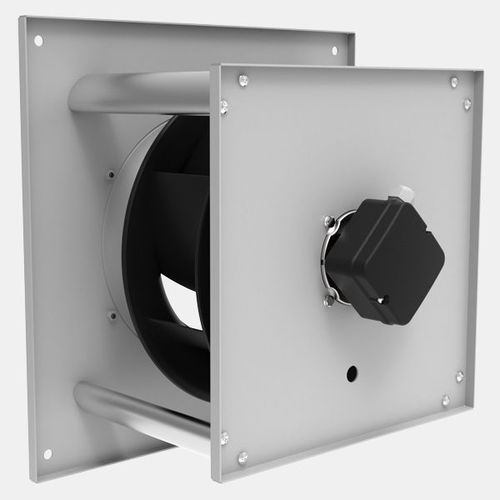

tamanho: 250 - 630 mm (diâmetro do impulsor)
motor assíncrono de rotor externo
turbinas curvadas para trás
desenho da caixa de terminais; alternativamente, saída lateral ou axial do cabo
design compacto, que poupa espaço
Os ventiladores são concebidos principalmente para instalação de dispositivos e são de preferência utilizados em aparelhos de ar condicionado, equipamento de higiene, unidades filtrantes de salas limpas e sistemas de HVAC. Durante o desenvolvimento da turbina curvada para trás para utilização sem invólucro em espiral, foi dada especial ênfase à optimização da eficiência numa curva característica ampla com alta densidade de potência, tendo ao mesmo tempo um nível de ruído tão óptimo quanto possível. Os ventiladores são concebidos para transportar ar e outros gases ou vapores não agressivos. Como motores de accionamento, são utilizados motores de rotor externo assíncronos da nossa própria produção. Além da concepção modular (DKHM), estes ventiladores estão também disponíveis como impulsores motorizados (DKHR).
As turbinas com 8 pás curvadas para trás são feitas de chapa de alumínio (AIMg3) e equilibradas de forma estática e dinâmica juntamente com o cubo da turbina ou o motor de rotor externo utilizado de acordo com o nível de qualidade G 2,5 / G 6,3 conforme a norma DIN ISO 21940-11. Se desejar, as rodas também podem ser fabricadas em chapa de aço com um revestimento de plástico. O sentido de rotação dos rotores é de rotação standard no sentido dos ponteiros do relógio (visto do lado da aspiração). A operação no sentido anti-horário causará danos de sobrecarga no motor. Por conseguinte, o sentido de rotação deve ser sempre verificado antes de arrancar.
Ligação eléctrica através de caixa de terminais externos classe de protecção IP44.
---
