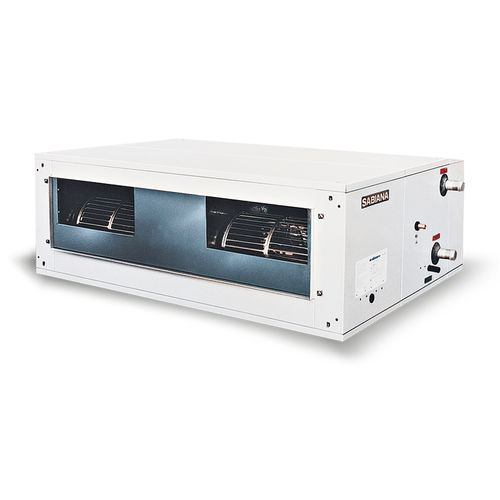

Unidade de tratamento de ar industrial OCEAN ECM

para ambiente internocompacta

Os aparelhos de ar condicionado OCEAN são adequados para aquecimento e arrefecimento de ambientes civis ou industriais de pequena e média dimensão. As dimensões compactas da unidade e a modularidade dos componentes básicos simplificam a instalação em espaços reduzidos. Estão disponíveis quatro modelos básicos e 15 versões, tanto horizontais como verticais, com caudais de ar de 600 a 5300 m3/h, saídas de calor de 6 a 68 kW e capacidades de refrigeração de 3 a 30 kW Para além dos acessórios tradicionais, cada unidade pode ser fornecida com o inovador filtro electrónico Crystall que melhora significativamente a qualidade do ar interior. Carcaça: consiste em painéis autoportantes em aço galvanizado a quente, pré-pintado, que são completamente isolados com 20 mm. de espessura, termoacústica, revestimento ignífugo. Secção do ventilador: para os modelos 1, 2 e 3 consiste em ventiladores centrífugos em aço galvanizado com duas turbinas, e um motor de três velocidades acoplado directamente. O modelo 4 é composto por dois motores com rotor externo diretamente acoplado ao rotor. A alimentação é monofásica 230V - 50Hz, com condensador permanentemente instalado, classe de isolamento F. Bobina: é montada numa estrutura de suporte em aço galvanizado e construídos em tubos de cobre de 3/8" dia expandido com aletas de alumínio com um passo de 2,1 mm. As cabeças de aço têm rosca para respiro de ar e conexões macho. As bobinas são testadas a uma pressão de 30 bar. Em funcionamento normal, a temperatura da água não deve exceder 95°C e a pressão máxima de trabalho 10 bar. Onde é instalada uma serpentina de arrefecimento a bobina deve ser sempre colocada na posição vertical.
