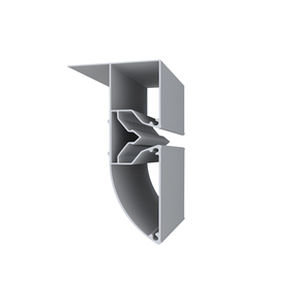

Perfil em alumínio NO. 30

de remate lateralpara tetopara juntas

Dimensões - 200 × 47 × 105 cm As estruturas metálicas de altura fixa podem ser fabricadas com base na calha n.o 30. Esta calha é utilizada para estruturas de teto rectas e curvas, em que o nível de altura do teto muda a 58 mm. Utilizando esta calha, é possível construir no local uma estrutura para um teto com diferentes níveis de altura ou optar por uma estrutura pré-fabricada pronta a instalar. Pode ser utilizada a tira de cobertura pode ser utilizada a faixa 15. - Perda mínima de altura 10,5 cm - Alteração do nível de altura do teto 5,8 cm - O nível superior do teto coincide com a calha da parede - União perfeita dos elementos da calha através de inserções - Raio de curvatura mínimo de 150 mm - Borda reforçada da calha (saliência) - Desmontagem sem qualquer dano mecânico - A calha está disponível em secções de 2 lm Sequência operacional geral com as estruturas da via n.º 30 1. Os elementos individuais da via são unidos através de inserções (pinos). Os insertos são introduzidos nas ligações até que apenas uma extremidade de 5-6 mm sobressaia para o exterior. 2. As juntas de ligação entre os elementos da via são adicionalmente fixadas com tiras de barras de alumínio com 10-12 cm de comprimento e parafusos auto-roscantes para metal com almofadas de pressão. Recomenda-se que cada tira seja fixada com, pelo menos, quatro parafusos auto-roscantes. Utilizar pelo menos 2 tiras por junta (na parte da frente e na parte de trás da via) para garantir uma fixação segura.
