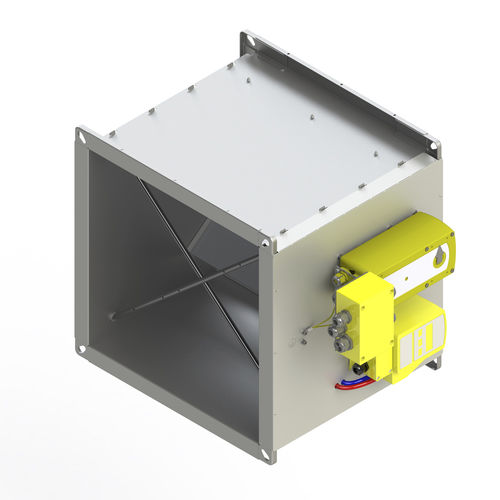

Regulador de fluxo de ar VQEX

para sistemas de fornecimento e retorno de ar para áreas perigosas das zonas 1, 2, 21 e 22 também para o grupo de explosão llC nas zonas 1 e 2 (gases) Componentes de controlo com índice de protecção IP 66 para sistemas constantes (CAV) ou variáveis (VAV) para controle positivo Vmin, Vmid, Vmax, "OPEN" ou "FECHADO" Para controle de fluxo volumétrico e pressão linear Faixa de medição: 0...300 Pa a temperaturas ambientes 0...20 °C a 50 °C, exigência: medição de ar 0...+50 °C/5...95% rH, sem condensação com sinal de comando 0...10V DC, 2...10V DC, com tensão de alimentação 24V AC / DC +/- 15%, 50/60Hz com revestimento de verniz DD para meios agressivos (consulte a tabela de resistência em um folheto separado) para regular a velocidade do ar na conduta no intervalo de 2...13 m/s também pode ser usado com eixo vertical O controlador de fluxo volumétrico rectangular do tipo VQEX em aço galvanizado é adequado para utilização com componentes agressivos de ar poluído (apenas com revestimento de verniz DD ou de aço inoxidável 1.4301 para HKU) e em áreas sujeitas a riscos de explosão. O SCHAKO VQEX foi aprovado para todos os gases na zona 1, zona 2, bem como para poeiras nas zonas 21 e 22. O SCHAKO VQEX também pode ser utilizado nas zonas 1 e 2 do grupo de explosão IIC. Um controlador de fluxo volumétrico é utilizado para a regulação do fluxo volumétrico independente da pressão em sistemas de ventilação e ar condicionado. Ele serve para manter o fluxo volumétrico constante dentro de limites especificados (CAV) ou para controlá-lo de forma variável (VAV). Caixa, sensor de medição, tampa de controle, controlador PID com sensor de pressão e atuador formam um circuito fechado de controle com feedback, permitindo o ar condicionado dependente da demanda e com economia de energia de salas individuais ou áreas de sistemas de ar condicionado.
