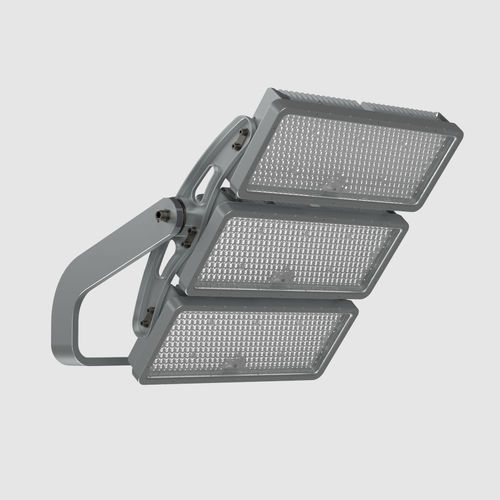

Projetor IP66 BRITELINE

de LEDpara estádiopara campo ou quadra esportiva

Visão geral
BRITELINE é uma plataforma modular de projetores de alta potência concebida para recintos desportivos e grandes áreas. Combina unidades LED modulares, óticas avançadas e compatibilidade com sistemas de controlo para fornecer uniformidade adequada à difusão, baixo encandeamento e distribuições fotométricas escaláveis.

Aplicações

• Recintos desportivos (estádios, pavilhões, campos de treino)
• Grandes áreas (áreas logísticas, terminais, instalações industriais)
• Áreas que exigem uniformidade para transmissão e baixo encandeamento

Principais características

• Unidades fotométricas modulares com motores LED de alta eficácia e óticas de precisão para direcionar a luz onde necessário, minimizando o encandeamento.
• Disponível em três tamanhos (1, 2 ou 3 módulos ajustáveis); cada módulo é orientável individualmente para afinar a distribuição.
• Compatível com sistemas de controlo locais e remotos para regulação a pedido, cenas dinâmicas e gestão remota.
• Design compacto e leve para adaptação a postes existentes; opção de fixação com um único parafuso para instalação simplificada.

Opções de controlo

• DALI‑2 (D4i)
• DMX‑RDM
• 0‑10V (com opção de driver remoto)
• Telegestão
• Compatível com a solução wireless Schréder ITERRA

Instalação e manutenção

• Suporte ajustável que permite montagem superior, lateral ou inferior com orientação fina ao nível do suporte e dos módulos.
• O driver pode ser integrado no suporte ou posicionado remotamente na base do poste para facilitar a manutenção e reduzir a carga no poste.

Características técnicas / Especificações

• Marca: Schréder
• Modelo / denominação comercial: BRITELINE GEN3
• Conformidade: Marcação CE, Certificado ENEC, ROHS compliant, RCM mark
• Classe elétrica: Class I (EU)
• Tensão nominal: 200‑480 VAC – 50‑60 Hz
• Proteção contra sobretensão: 20 kV, 10 kV (opções)
• Protocolos de controlo: DALI‑2, DMX‑RDM (0‑10V disponível com driver remoto)
• Opções de ficha: Zhaga (opcional), NEMA 7‑pin (opcional)
• Sistema de controlo associado: Schréder ITERRA
• Fluxo luminoso da luminária: 69.200 lm – 330.300 lm
• Potência consumida: 620 W – 1.860 W
• Eficácia luminária: até 181 lm/W
• Temperaturas de cor disponíveis: Branco quente 730, 830; Branco neutro 740, 840, 940; Branco frio 757, 857, 957
• CRI: 70, 80, 90
• ULOR: 0% (pode variar conforme configuração)
• Corpo: Alumínio
• Óptica: Policarbonato (opção lentes integradas)
• Difusor: Vidro temperado ou Policarbonato (com lentes integradas)
• Nível de estanquicidade: IP66
• Resistência ao choque: IK10 (para unidade ótica com difusor em policarbonato), IK08
• Vida útil LED: 120.000 h - L96 (pode variar com tamanho/configuração)
• Dimensões (AxBxC): GEN3 1: 395 x 362 x 706 mm; GEN3 2: 645 x 395 x 707 mm; GEN3 3: 846 x 415 x 707 mm
• Peso: GEN3 1: 12,8–14,4 kg; GEN3 2: 20,5–23,8 kg; GEN3 3: 28,3–33,4 kg
• Possibilidades de montagem: Suporte com ajuste de inclinação; opção de fixação com um único parafuso
• Observações: ULOR, vida útil e desempenho ótico podem variar conforme a configuração; consultar as fichas técnicas para configurações detalhadas.
