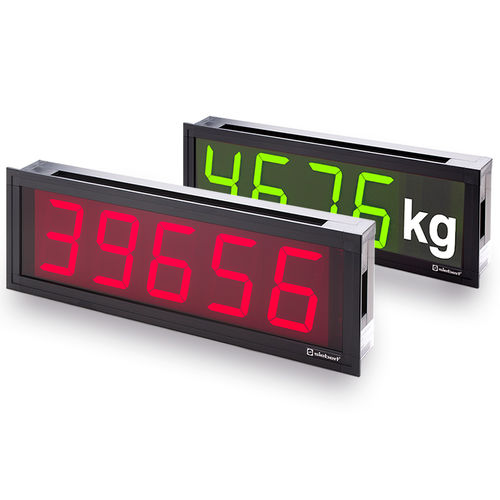

Os mostradores digitais da série S202 foram concebidos para instalação em painéis frontais ou para montagem em painéis de distribuição. Com alturas de caracteres de 57 mm para as versões numéricas, também são bem legíveis a partir de outras distâncias.
Segundo display na parte de trás da unidade
Na parte de trás da unidade, um segundo display mostra os mesmos valores que o display principal. Não é necessário que o visor principal seja visível durante a colocação em funcionamento e a parametrização. No modo menu, aparece um menu no segundo ecrã. Os modos de operação, parâmetros e funções do dispositivo são definidos no menu. Você também pode definir um ponto decimal fixo, se os zeros precedentes devem ser exibidos ou não devem ser exibidos ou se um teste de exibição deve ocorrer após a inicialização.
Saídas de comutação
As unidades com entradas analógicas ou de contagem de impulsos possuem saídas de comutação sem potencial. Os pontos de comutação devem ser configurados no menu.
Alimentação do sensor
As unidades têm uma fonte de tensão para alimentar os sensores ou sinalizadores (aplica-se a dispositivos com entrada analógica, paralela ou de contagem de impulsos).
Conjunto de caracteres ampliado
Entre os dígitos, o conjunto de caracteres também contém letras e caracteres especiais que podem ser exibidos com uma matriz de 7 segmentos (aplica-se a dispositivos com interface serial ou de bus de campo).
Símbolos de dimensão
Os símbolos de dimensão mostrados estão disponíveis.
Dados técnicos
Fonte de alimentação
24 V CC ±15 %, protegido contra inversão de polaridade, isolado galvanicamente
Classe de proteção
IP65 frente e verso
Tecnologia de conexão
Terminais aparafusados de encaixe, conector Sub-D de 9 pinos Profibus
---
