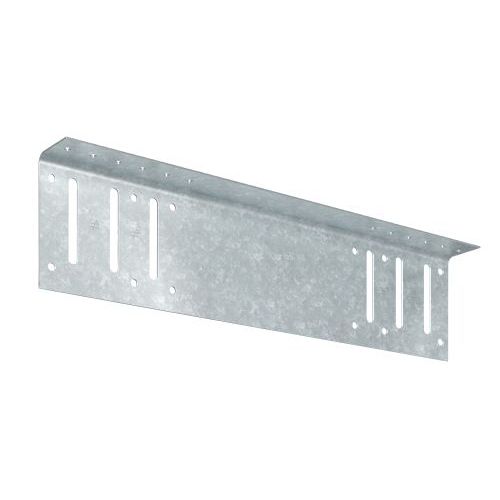

Conector de esforço transverso HYS

A escora híbrida HYS é a única escora CFS no mercado concebida e testada para utilização como lâmina ou como clipe rígido. Normalmente utilizada no fundo de uma viga de aço para acomodar grandes condições de impasse, a escora HYS se fixa à estrutura com parafusos, fixadores ou soldas em pó. O HYS foi submetido a testes abrangentes de componentes, montagem e ancoragem. Foram desenvolvidas cargas tabuladas a partir destes testes e incluem capacidades baseadas na força e deflexão para ajudar a mitigar o risco do projeto. Você pode contar com o suporte de aplicação dupla HYS por sua versatilidade e desempenho comprovado. Características principais Disponível em comprimentos de 12", 15", 24" e 30" (para comprimentos de 18", usar escoras SSB e FSB) Os slots são posicionados para minimizar a carga excêntrica e maximizar a capacidade A aplicação de deslizamento permite até 1" de momento vertical em cada direção quando são utilizados parafusos com ombros através do centro da fenda Os carimbos Simpson Strong-Tie® No-Equal® marcam o centro das ranhuras para ajudar a garantir a colocação correcta dos parafusos com ombros Suporta a gravidade e cargas laterais quando utiliza parafusos #10 através de pequenos orifícios pré-furados Material HYS12 /68, HYS15 /68, HYS24 /68 - 68 mil (14 ga.), 50 ksi HYS30 /97 - 97 mil (12 ga.), 40 ksi Terminar Galvanizado (G90) Instalação Para instalação como uma conexão deslizante, fixe o HYS usando parafusos de ombro através dos furos de fenda. Os parafusos de ombro de fabrico de precisão fornecidos com o HYS foram concebidos para evitar o excesso de esforço e para assegurar que o clipe funciona correctamente na aplicação do diapositivo. Para instalação como uma conexão rígida para suportar a gravidade e a carga lateral, fixe o clipe usando os pequenos furos pré-furados com parafusos #10.
