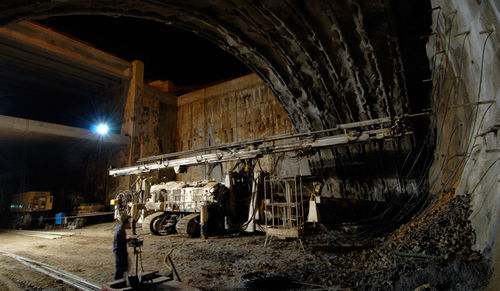

A plataforma de túneis ST-120 é o topo da gama de túneis da Soilmec.
Concebido para a consolidação de túneis de grande secção, pode ser utilizado para tratamentos até um máximo de 21000 mm numa passagem e 24000 mm com mandril correspondente. Alturas de 10100 mm podem ser alcançadas no cabeçalho com os braços perfeitamente horizontais a 0°.
A principal característica do posicionador ST-120 é a geometria dos dois berços que abrigam o sistema de blocos deslizantes e braços telescópicos, permitindo trabalhar longe da face para consolidar (12000 mm) garantindo a maior segurança nas operações subterrâneas. Além disso, cada um dos braços de perfuração é totalmente independente, acionado por duas unidades separadas de potência e controle remoto.
O peso da plataforma em disposição operacional, dependendo dos dispositivos opcionais instalados e da configuração utilizada, está entre 110 e 120 toneladas.
As seguintes técnicas de perfuração podem ser aplicadas utilizando o ST-120:
- Rotação (com ou sem caixa)
- Rotopercussão por meio de Top Hammer (com ou sem caixa)
- Rotopercussão por meio de Martelo de Furo Descendente (com sistema Tubex ou sem caixa)
Dados técnicos
Motor dieselW164 + (2x90)
Peso119
Raio de trabalho a 0°mm3600 ÷ 6600
H max a partir do nível do solo a 0°mm10100
Max TorquedaNm1550
Max hoistkN84
Feed strokemm21000
Amplitude de fixação60-225
Largura da sapata da lagartamm800
---
