Amortecedor de comissionamento/desacumulação - Classe 0 ou 4 de fugas em condutas
Amortecedor de fechamento hermético
Fugas em Conduta Classe 4
Regulação motorizada (standard)
Comando manual através de botão (acessório)
A conexão rápida permite acesso simples para limpeza (acessório)
Descrição técnica
Desenho

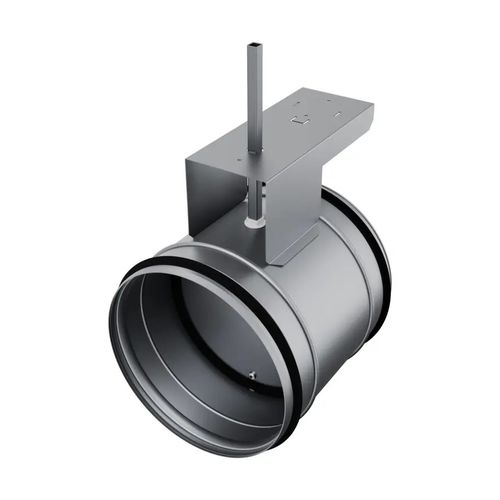

Amortecedor de comissionamento circular constituído por uma secção de condutas com um amortecedor e ligações de condutas equipadas com um
anel de vedação de borracha. O CRT tem como provisão padrão
regulação motorizada.
A conduta de descarga tem um auto actuador externo para uma regulação simples
instalação de um atuador.
No interior há uma lâmina sólida com junta de borracha, Ductwork
vazamento Classe 4 para SS-EN 1751.
A regulagem motorizada requer um torque de acionamento
especificadas na tabela de dimensões e pesos na página 5.
Como padrão, as prateleiras de suporte têm 80 mm de altura para serem
nivelar com a superfície exterior de qualquer possível isolamento da conduta.
Temperatura ambiente máxima permitida: 60°C.
Classificação de estanquicidade de acordo com a norma EN 1751, pressão
Classe A com 1000 Pa como a maior diferença de pressão
sobre a lâmina do amortecedor em posição fechada. Classe de aperto C em
a carcaça e o estanqueidade classe 4 para amortecedor fechado.
Materiais e acabamento
Todo o amortecedor é feito de chapa de aço galvanizado.
Personalização
O amortecedor pode ser feito de outros materiais, tais como
chapa de aço inoxidável ou revestida com resina epóxida.
Contacte o seu escritório de vendas mais próximo para obter informações.
Acessórios
Actuador:
Sauter ASM115SK005, ASM124SK002, 24 V AC, padrão
actuadores, dependendo do tamanho.
Outros actuadores devem ser encomendados; consulte a tabela de selecção de actuadores na página 5.
Os diagramas de cablagem podem ser encontrados nas instruções MIS relevantes (Instalação - Comissionamento - Manutenção)
Knob:
CRTT-1 para controlo manual.
---
