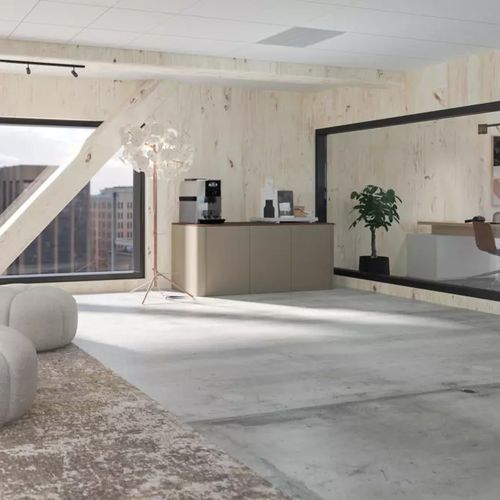

Grelha Raster para extracção de ar/ar de transferência concebida para sistemas de tecto suspenso quadrado
Utilizado no sistema de tecto quadrado
Acabamento padrão branco RAL 9003/NCS S 0500-N
Pode ser colocado directamente no sistema T15//T24 Lay in suspended ceiling
Concebido para instalação no ADAPTADOR Swegon para sistemas de tectos falsos
Descrição técnica
Desenho
Grelha quadrada de raster para extrair ar ou transferir ar. Concebida em
para instalação em um sistema de teto suspenso. Pode ser
instalado no ADAPTADOR da Swegon para teto suspenso
sistemas.
Materiais e tratamento de superfície
A grelha é feita de alumínio. Acabamento em standard
branco, RAL 9003/NCS S 0500-N.
O difusor de ar também está disponível em acabamento não pintado ou
em cores padrão opcionais: cinza fosco RAL 7037, branco
alumínio RAL 9006, RAL 9005 preto a jacto, alumínio cinzento
RAL 9007 e RAL 9010 branco.
Comissionamento
Um amortecedor de medição do fluxo instalado no sistema de condutas é
recomendado para comissionamento e medições de fluxo de ar.
Manutenção
Limpe a grelha, se necessário, com água morna e
detergente para lavar louça adicionado. Em alternativa, utilize um aspirador
com um bocal de escova durante a limpeza. A canalização
o acesso ao sistema é fácil, levantando a grelha do sistema de tecto suspenso/ADAPITER.
Gráfico de engenharia
- O gráfico não deve ser utilizado para comissionamento
- Os valores de dB(A) são para quartos com
absorção de 4 dB.
- O valor dB(C) está normalmente 6-9 dB acima do dB(A)
valor.
---
