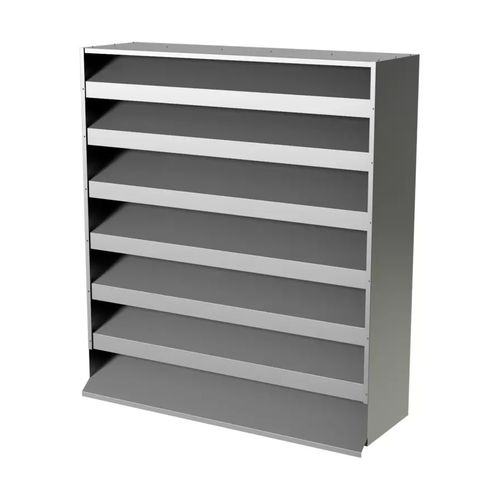

Grelha de ventilação em aço galvanizado ALD

em alumínioem aço inoxidávelretangular

Visão geral
ALD – Grelha exterior atenuadora de som projetada para reduzir ruído de ventiladores e salas de máquinas.

Principais características

• Muito boa atenuação sonora em bandas de oitava
• Construção robusta adequada a condições climáticas exigentes
• Materiais padrão: chapa de aço galvanizado (Classe de corrosividade C3) ou alumínio (Classe de corrosividade C4)
• Materiais/acabamentos opcionais: aço inoxidável, alu-zinc ou acabamento pintado
• Disponível em desenho duplo para atenuação adicional
• Incluída na base de dados MagiCAD

Descrição do produto
O obturador acústico ALD reduz o ruído aerotransportado proveniente de salas técnicas, ventiladores e máquinas. O som é atenuado ao passar por pás acústicas preenchidas com material absorvente, proporcionando controlo eficaz do ruído exterior.

Projeto
A atenuação é conseguida por pás acústicas com perfil aerodinâmico, preenchidas com material absorvente e dispostas dentro da grelha. O projeto assegura fluxo de ar eficiente ao mesmo tempo que reduz a transmissão de ruído dos equipamentos mecânicos.

Material e tratamento de superfície
O ALD é fornecido em chapa de aço galvanizado (Classe de corrosividade C3) ou em alumínio (Classe de corrosividade C4). As pás acústicas são preenchidas com ISOVER Cleantec® PLUS. Tratamento superficial com pintura está disponível quando é necessária proteção contra a corrosão.

Instalação, comissionamento e manutenção
A grelha é fornecida de série sem acessórios de instalação. Métodos comuns de instalação incluem:

• Parafusos através das paredes terminais da grelha
• Montagem com flange exterior
• Montagem com flange interior (o modelo duplo é fornecido como duas grelhas simples para montagem no local)

Desempenho (atenuação integral estática segundo ISO 7235)
Atenuação integral estática em dB (ISO 7235) por tipo e banda de oitava:
ALD-1 / Larguras (mm): 400, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / Alturas (mm): 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / 63 Hz: 2 / 125 Hz: 5 / 250 Hz: 7 / 500 Hz: 12 / 1K Hz: 18 / 2K Hz: 21 / 4K Hz: 16 / 8K Hz: 16
ALD-2 / Larguras (mm): 400, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / Alturas (mm): 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / 63 Hz: 3 / 125 Hz: 9 / 250 Hz: 12 / 500 Hz: 21 / 1K Hz: 32 / 2K Hz: 34 / 4K Hz: 32 / 8K Hz: 32

Especificações técnicas

• Família de produto: ALD (grelha exterior atenuadora de som)
• Modelos: ALD-1 e ALD-2
• Larguras disponíveis (mm): série 400–2400
• Alturas disponíveis (mm): série 450–2400
• Atenuação integral estática (dB, ISO 7235): ver valores de desempenho acima
• Materiais padrão: chapa de aço galvanizado (Classe de corrosividade C3) ou alumínio (Classe de corrosividade C4)
• Preenchimento acústico: ISOVER Cleantec® PLUS
• Materiais/acabamentos opcionais: aço inoxidável, alu-zinc, acabamentos pintados
• Opção de desenho duplo disponível para atenuação aumentada
• Incluída na base de dados MagiCAD
