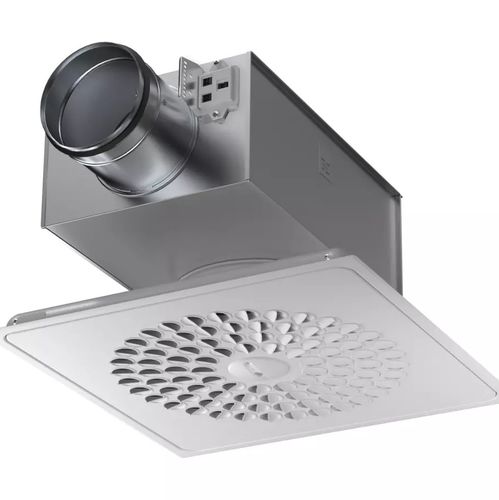

Difusor de ar de fixação no teto WISE COLIBRI

para tetoquadradoem aço galvanizado

Descrição breve

• Difusor de ar ativo para o sistema WISE da Swegon para ventilação controlada pela procura

Caraterísticas principais

• Regulação de caudal variável ou constante
• Comunicação sem fios via rádio
• Sensor integrado
• Instalação e manutenção rápidas e simples com a função Quick Access
• Pode ser adaptado a uma variedade de sistemas de tectos falsos com a estrutura de ajuste ADAPTER
• Variantes: Ligação Ø160 ou Ø250

Descrição do produto

• Desenhado para a ventilação de locais com carga variável, com controlo da procura
• Desenhado para a ventilação de conforto
• Deve-se evitar ambientes húmidos, frios e agressivos
• Desenhado para sistemas de fornecimento de ar
• Independente da pressão, mas requer uma perda de carga mínima equivalente à de um registo aberto
• O caudal mínimo de ar deve ser considerado durante o projeto

Design

• Sensor de caudal de ar integrado
• Sensor de temperatura da conduta integrado
• Sensor de temperatura ambiente integrado
• Sensor de presença integrado
• LED integrado
• Possibilidade de ligar até 3 actuadores de válvulas
• Conexão: Ø160 ou Ø250
• Sempre fornecido com caixa de colocação em funcionamento e proteção contra poeiras
• O difusor de ar tem Acesso Rápido
• Bocais de design aerodinâmico
• Dimensões quadradas 595x595 mm, fácil de encaixar em tectos falsos de cassete com medida modular 600x600 mm

Material e tratamento de superfície

• Difusor de ar: Espigão de ligação em chapa de aço galvanizado (Z275); as restantes peças metálicas são em chapa de aço pintada a pó; acabamento standard RAL 9003 (branco sinal), brilho 40; bocais de ar em plástico PP (polipropileno)
• Caixa de colocação em funcionamento: Todas as peças de chapa metálica são em chapa de aço galvanizado (Z275); material de absorção de som interno em PET (tereftalato de polietileno), classificação de fogo B-s1,d0

Dados técnicos (CAUDAL DE AR - NÍVEL SONORO - CAPACIDADE DE ARREFECIMENTO) Tamanho | Mínimo l/s | Mínimo m3/h | 50 Pa l/s | 50 Pa m3/h | P Δt=8K W | 150 Pa l/s | 150 Pa m3/h | P Δt=8K W 160 | 5 | 18 | 72 | 260 | 694 | 75 | 270 | 772 250 | 10 | 36 | 105 | 378 | 1011 | 120 | 432 | 1156 Notas

• *O produto pode regular abaixo de Min. mas a exatidão da medição não pode ser garantida; ver a ficha do produto para tolerâncias. Nota: para uma queda de pressão elevada através do produto, pode ser difícil atingir o caudal mínimo; ver os diagramas de dimensionamento na ficha do produto.

Caraterísticas / especificações técnicas

• Nome do produto: WISE Colibri Ceiling
• Função: Difusor de ar ativo para ventilação controlada pela procura
• Regulação do caudal: Variável ou constante
• Comunicação: Sem fios (rádio)
• Sensores integrados: caudal de ar, temperatura da conduta, temperatura ambiente, presença
• Indicadores: LED integrado
• Conexões de actuadores: Podem ser ligados até 3 actuadores de válvulas
• Conexões (conduta): Ø160 ou Ø250
• Dimensões exteriores do difusor: 595 x 595 mm (adapta-se a tectos de cassete de 600 x 600 mm)
• Materiais: espigão em chapa de aço galvanizado (Z275), peças em chapa de aço revestidas a pó, bocais em plástico PP
• Acabamento: RAL 9003 (branco sinal), brilho 40
• Caixa de colocação em serviço: chapa galvanizada; absorvente acústico interno em PET (classificação de fogo B-s1,d0)
• Instalação: Acesso rápido para uma instalação e manutenção simplificadas
• Ambiental: Não adequado para ambientes húmidos, frios ou agressivos
• Projetado para: sistemas de ar de alimentação; independente da pressão com queda de pressão mínima exigida
