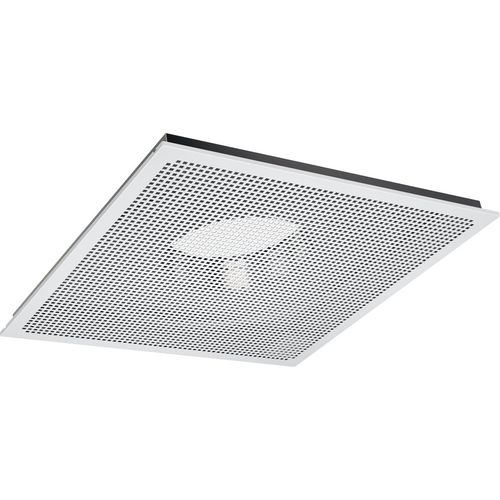

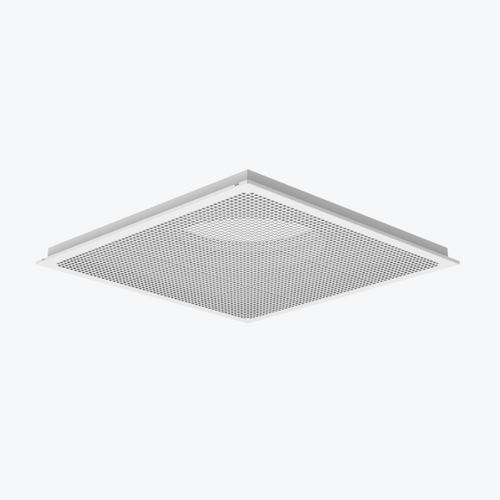

Difusor de ar de teto TSF

suspensoquadrado

Descrição Difusor de exaustão perfurado TSF para instalação no teto. TSF é um difusor perfurado destinado principalmente para exaustão que também pode ser usado para insuflação. Ele é projetado para montagem no teto. O pleno THOR ou o registo íris SPI devem ser usados ​​para regular o caudal. Desenho TSF está disponível em 7 tamanhos diferentes 100-400, tamanho 250-400 não precisa de placas adaptadoras para instalação em teto suspenso. A TSF é composta por placa frontal perfurada e uma caixa difusora, fabricada em chapa de metal perfurado. A caixa do difusor possui uma manga de conexão com vedante de borracha. O TSF é lacado branco (RAL 9010-30). A placa frontal é removível para facilitar o acesso à conduta. Montagem Ao montar, remova a frente perfurada. Conecte a caixa do difusor com rebites e remonte a frente. Se o difusor estiver montado num pleno THOR, deve haver um comprimento reto, 4 vezes o diâmetro da conduta na frente do pleno THOR. Um Sinus P600 é um substituto para um ladrilho falso ao instalar o TSF 100-200. O TSF 250400 pode ser instalado diretamente. A dimensão do orificio está de acordo com a tabela de medição. Direcção do ar Extração Dimensões e pesos Peso 6kg
