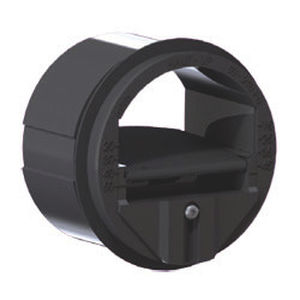

Regulador de fluxo de ar RDR

Descrição O regulador de fluxo de ar RDR é um elemento colocado dentro da conduta para obter um fluxo constante dentro de uma gama de pressão de 50 a 250 Pascal. É utilizado em sistemas de ventilação ou ar condicionado para fornecimento ou retorno de ar. Fabricado em material plástico classe M1 e em aço galvanizado para mangas em ¤ 125 a 250 mm. Código do pedido (Exemplo) RDR-80/15-50 m3/h 80 - tamanho do duto em mm 15 - 50 é possível volumes de ar em m3/h Função O ar é forçado a passar por um espaço predeterminado no qual uma aba pode alterar a posição de acordo com o fluxo de ar especificado. O fluxo de ar solicitado é fixado por uma chave de fenda, torx no10. Desenho O RDR é feito de material plástico (poliestireno) classificado M1. A temperatura de operação é de 5 a 60°C. Montagem O RDR é simplesmente encaixado em condutas verticais ou horizontais. Na conduta horizontal, respeitar a menção "DOWN" indicada na parte frontal do produto. Um selo de salto assegura a estanqueidade do ar. O regulador de fluxo deve permanecer acessível para permitir a sua manutenção. Quando o regulador de caudal está associado a um difusor, a distância mínima entre o difusor e o regulador é de pelo menos um Ø em modo de extracção e 3 Ø em modo de sopro. Ao instalar, não toque na peça de regulação. Dimensões e pesos Peso 1kg
