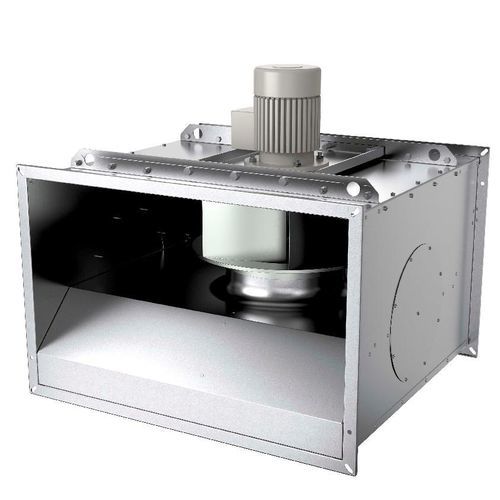

Ventilador centrífugo BKF

exaustor de fumaçadutadode conduta

Visão geral
A linha BKF de ventiladores para condutos retangulares de dupla função é projetada para ventilação diária e extração de fumaça e calor em emergências. Adequada para uso profissional, comercial e residencial. Certificada para extração de fumaça (EN 12101-3) e capaz de extrair gases a 400 °C durante 120 minutos, suportando operação contínua a temperaturas elevadas para ventilação normal.

Principais benefícios

• Robusto: Carcaça em aço revestido de zinco‑magnésio e motor posicionado fora do fluxo de ar para facilitar inspeção e reduzir risco de incrustação.
• Eficiente: Motores com flange IEC (alta eficiência) combinados com impulsores curvados para trás em aço para boa eficiência global.
• Alto desempenho: Extração de fumaça e calor certificada F400 (400 °C/120 min); funcionamento contínuo até 120 °C para uso diário.
• Design de dupla função: Funciona tanto para ventilação diária quanto para extração de fumaça/calor em emergências, permitindo rotas de fuga sem fumo e extração de gases perigosos.

Construção e materiais

• Carcaça: Aço revestido de zinco‑magnésio (ZM).
• Impulsor: Impulsor curvado para trás em aço galvanizado ou pré-galvanizado.
• Motor: Motores monovelocidade IE2 ou de duas velocidades (as notas de página também referenciam IE3 para algumas configurações). Motor posicionado fora do fluxo de ar. Proteção do motor integrada PTC em série.
• Ligação ao conduto: Conexões por flange retangular.

Operação & comandos

• Classificação ao fogo: 400 °C / 120 min (F400) conforme EN 12101-3 para extração de fumaça.
• Ventilação contínua: classificado para transporte contínuo de ar até 120 °C.
• Controle de velocidade: Para motores monovelocidade, usar um inversor de frequência com filtro adequado no lado do motor (sine ou du/dt). Quando utilizado em cenários de incêndio, os inversores devem ser colocados em bypass ou protegidos para garantir a função em caso de fogo (ver instruções do produto).
• Instalação: Possível em todas as posições; instalar fora do edifício ou no interior (fora da zona de incêndio) em salas bem ventiladas. Profundidade da flange de ligação indicada: 30 mm.

Desempenho & acústica (valores selecionados)
Desempenho (configuração de exemplo 400V 3~ 50Hz - 4 polos - Y (Estrela)):
Vazão de ar (máx): 2,632 m³/h
Velocidade do impulsor: 1,451 rpm
Potência absorvida: 315 W (0.315 kW)
Corrente absorvida: 1 A
Corrente de partida: 4.4 A

Acústica (exemplos):
LwA Entrada (volume medido 0.3 m³/s): 58 dB(A)
LwA Saída (volume medido 0.3 m³/s): 69 dB(A)
Nível de pressão sonora a 3 m (20 m² Sabin): 58 dB(A)

Certificações & documentação

• Classificação e ensaios de fogo segundo EN 12101-3 (F400 / 120 min) para extração de fumaça.
• O produto possui documentação relacionada, incluindo declarações de desempenho, certificados e declarações de conformidade (consultar a seção de documentos do produto).

Aplicações

• Extração de fumaça e calor em emergências
• Ventilação e extração diária em instalações comerciais e residenciais
• Uso onde possam ser necessárias rotas de fuga seguras e extração de gases perigosos

Características / especificações técnicas

• Série: BKF
• Nome do artigo: BKF 315D4-6-XL/F400
• Número do artigo: #95689
• Tensão (nominal): 400 V
• Frequência: 50 Hz
• Fases: 3~
• Ligação do circuito do motor: Y (estrela)
• Potência absorvida: 315 W (0.315 kW)
• Corrente de arranque: 4.4 A
• Corrente absorvida (nominal): 1 A
• Velocidade do impulsor: 1451 rpm
• Vazão de ar (máx): 2,632 m³/h
• Temp. máx. do ar transportado (120 min): 400 °C
• Temp. do ar transportado (contínuo): máx. 120 °C
• Proteção / classe de invólucro do motor: IP55
• Classe de isolamento: F
• ErP: Não aplicável
• Peso: 51 kg
• Tipo de ligação do conduto: Retangular
• Tipo de motor: AC (monovelocidade IE2 ou duas velocidades; IE3 referenciado para algumas configurações)
