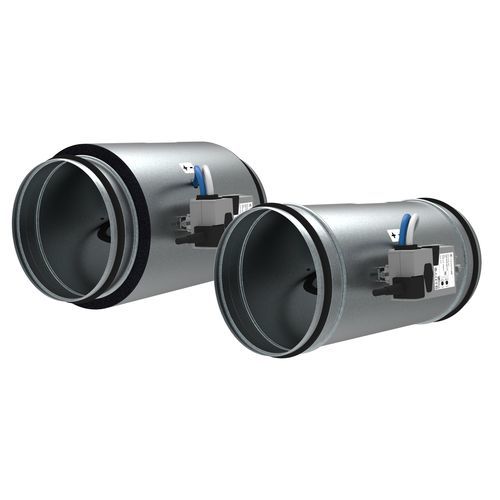

Regulador de fluxo de ar OPTIMA-R-LV

Visão geral
O OPTIMA-R-LV é um controlador VAV de baixa velocidade projetado para ventilação orientada pela demanda em sistemas HVAC industriais e comerciais. Permite controle fiável do caudal até aproximadamente 0,2 m/s e opera em pressões de conduta muito baixas a partir de 2 Pa.

Como funciona
O controlador utiliza uma sonda de medição metálica para monitorizar continuamente a pressão dinâmica. O caudal é calculado a partir do sinal da sonda e comparado com o ponto de ajuste. Em caso de desvio, o atuador ajusta a posição da comporta para manter o caudal desejado, possibilitando controlo preciso a baixas velocidades e baixas pressões estáticas.

Modelos

• OPTIMA-R-LV — Carcaça de chapa galvanizada de parede simples, não isolada.
• OPTIMA-R-LV-I — Isolado: carcaça de dupla parede com manta de espuma de células fechadas para isolamento térmico e acústico.
• OPTIMA-R-LV-MOD — Carcaça não isolada com porta de comunicação Bus (Modbus RTU ou BACnet MS/TP).
• OPTIMA-R-LV-I-MOD — Carcaça dupla parede isolada com porta de comunicação Bus (Modbus RTU ou BACnet MS/TP).

Benefícios

• Controlo preciso a baixa velocidade — regulação fiável desde baixas até médias velocidades de ar (a partir de ≈0,2 m/s).
• Operação flexível — controlador elétrico configurável para insuflação ou extração; variantes MOD para integração em bus de campo (Modbus RTU ou BACnet MS/TP).
• Proteção do atuador — algoritmo de controlo protege o atuador em condições de fluxo muito baixo para evitar danos mecânicos.

Características

• Carcaça: carcaça circular em aço galvanizado (parede simples para modelos não isolados; dupla parede com espuma de células fechadas para modelos isolados).
• Palheta da comporta: palheta e eixo em aço galvanizado; rolamentos em polímero reforçado; juntas de borracha na palheta e nas luvas de ligação.
• Sonda de medição: sonda metálica ligada à tubagem através de conector em polímero.
• Caixa do atuador/controlador: construção em polímero reforçado adequada a ambientes HVAC.
• Classe de fugas: 4C.

Especificações técnicas

• Velocidade mínima mensurável: aprox. 0,2 m/s.
• Intervalo de pressão de funcionamento: 2 Pa – 600 Pa.
• Modos de operação: controladores elétricos configurados para insuflação ou extração de ar.
• Opções de isolamento: não isolado (parede simples) e isolado (dupla parede com manta de espuma de células fechadas).
• Comunicação (modelos MOD): porta Bus compatível com Modbus RTU ou BACnet MS/TP.
• Material da carcaça: aço galvanizado.
• Rolamentos do eixo da comporta: rolamentos em polímero reforçado.
• Classe de fugas: 4C.
