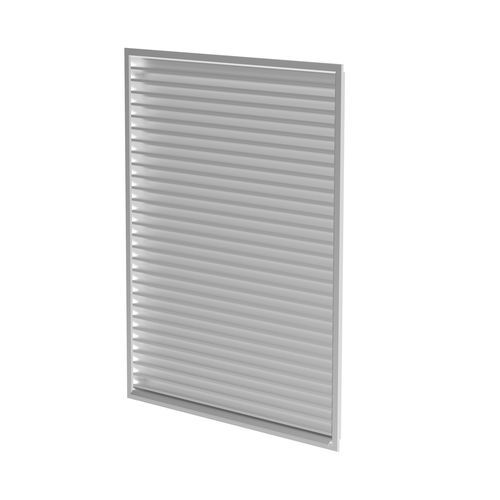

Brise em alumínio extrudado PZAL

para fachadaoutdoorhorizontal

Visão geral do produto
O PZAL é uma grelha exterior em alumínio projetada para proteger aberturas de parede de entrada e saída de ar contra a penetração de água da chuva. A grelha impede a entrada de água no conduto a velocidades de ar de até 3 m/s, bloqueia a linha de visão para o conduto e proporciona estabilidade mecânica.

Principais características

• Construção robusta e estabilidade mecânica
• Separação eficaz da água da chuva (impede a entrada de água até 3 m/s)
• Espaçamento estreito entre lâminas (34,5 mm)
• Variedade de acabamentos e cores disponíveis
• Tela de malha soldada opcional (10 mm × 10 mm) e estrutura de montagem

Instalação e opções

• Pode ser instalado num conduto usando uma estrutura de montagem e parafusos
• Pode ser instalado numa parede dobrando as pernas da estrutura de montagem
• Tela de malha soldada opcional para proteção contra impurezas de grande porte (ex. folhas)
• Disponível com vários acabamentos superficiais; alumínio não tratado standard, pintura eletrostática branco sinal (RAL9003) ou outras cores RAL Classic sob consulta

Benefícios

• Separação de água da chuva: Protege aberturas de entrada/saída de ar contra penetração de água da chuva
• Instalação em conduto ou parede: Opções de montagem flexíveis para diversas interfaces de edifício
• Variedade de acabamentos: Opções de cor e acabamento para se adequar à fachada e aos requisitos de instalação

Dados técnicos
Dados nominais:
Caudais — 153; 223; 274 (m³/h)
Queda de pressão — 15; 32; 48 (Pa)
Nível de potência sonora — 24; 29; 34 (dB(A))
Nível de pressão sonora (área de absorção da sala 10 m²) — 20; 25; 30 (dB(A))

Dimensões e pesos:
Peso — 0,4 (kg)

Mais detalhes
O produto é composto por um quadro exterior, um quadro interior com saliência incorporada, lâminas com espaçamento de 34,5 mm e pode ser equipado com uma tela soldada S (10 × 10 mm) e uma estrutura de montagem. A saliência evita a penetração de água através do quadro. Dimensões standard de 200 × 200 mm até 1400 × 1400 mm; outras dimensões disponíveis sob consulta.

Especificações técnicas

• Série / nome: PZAL
• Dimensões nominais típicas: 200 × 200 mm até 1400 × 1400 mm (outras dimensões sob pedido)
• Espaçamento das lâminas: 34,5 mm
• Velocidade máxima de ar permitida para protecção contra chuva: até 3 m/s
• Material: perfis extrudidos de alumínio
• Acabamento standard: alumínio não tratado; pintura em pó RAL9003 (branco sinal) disponível
• Acessórios opcionais: estrutura de montagem, tela soldada (10 × 10 mm)
• SKU standard mostrado: PZAL-200x200 (Número de artigo: #335621)
• Peso (exemplo SKU): 0,4 kg
